MAX250EPD+

MAX250EPD+ от Analog Devices / Maxim Integrated

Общее описание

MAX250EPD+ представляет собой драйвер-приемник на основе технологии RS-232 от компании Analog Devices / Maxim Integrated. Это две пары трансиверов с полным дуплексом, обеспечивающие быстрый обмен данными и высокую стабилизацию сигнала. Устройство разработано для использования в приложениях, требующих надежной передачи данных, таких как коммуникационные системы, промышленные и медицинские приборы.

Преимущества

• Высокая надежность передачи данных: Благодаря полному дуплексу и высокой помехозащищенности, MAX250EPD+ обеспечивает стабильную передачу сигнала.
• Широкий диапазон питающего напряжения: Устройство работает в диапазоне напряжения от 4.5V до 5.5V, что делает его универсальным для различных схем и устройств.
• Удобный форм-фактор: Установка через отверстия (DIP корпус) обеспечивает простоту монтажа и замену компонентов.

Недостатки

• Ограниченная скорость передачи данных: Подходит для приложений со средними требованиями к скорости.
• Пассивное охлаждение: Может требовать дополнительных мер для теплового управления в интенсивных приложениях.

Типовое использование

• Промышленные системы: Интеграция в промышленные контроллеры и приборы.
• Коммуникационные устройства: Применение в модемах, маршрутизаторах и иных сетевых устройствах.
• Медицинское оборудование: Использование в комплексных медицинских системах для надежного обмена данными.

Рекомендации по применению

• Монтаж через отверстия: MAX250EPD+ предназначен для установки в платы с отверстиями, что обеспечивает надежное крепление и контакт.
• Обеспечение стабильного питания: Для оптимальной работы рекомендуем использовать стабилизаторы напряжения и источники питания с защитой от перегрузок по току.
• Использование защитных схем: Для предотвращения повреждений устройства вследствие скачков напряжения рекомендовано включение варисторов и других защитных элементов.

Основные технические характеристики

• Тип трансивера: Полный дуплекс
• Протокол: RS232
• Количество драйверов и приемников: 2/2
• Гистерезис при приеме: 600 мВ
• Питающее напряжение: 4.5V ~ 5.5V
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип монтажа: Через отверстия (Through Hole)

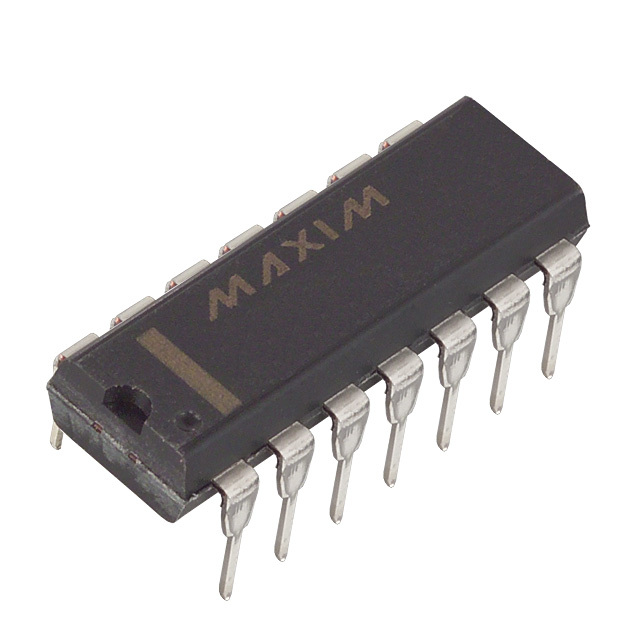

• Корпус: 14-DIP (0.300", 7.62mm)
• Корпус поставщика: 14-PDIP

Возможные аналоги

• MAX232: Менее устойчивая версия с аналогичным интерфейсом, от того же производителя.
• ADM202: Подобный трансивер от других производителей, подходящий для замены при аналогичных характеристиках.

Подбирая компоненты для вашей схемы, учитывайте совместимость по электрическим и механическим параметрам, а также те условия эксплуатации, в которых будет работать устройство.
