MAX244CQH

MAX244CQH - Универсальный RS-232 Трансивер

Общее описание

MAX244CQH - это интегральная схема трансивера производства Analog Devices/Maxim Integrated, предназначенная для работы с интерфейсом RS-232. Этот трансивер обеспечивает полнодуплексную передачу данных и обладает высокой степенью интеграции, что позволяет сэкономить пространство на плате и упрощает проектирование схем.

Преимущества

• Высокий уровень интеграции: Полностью интегрированные драйверы и приемники RS-232.
• Высокая скорость передачи данных: Обеспечивает до 120 кбит/с, что подходит для большинства приложений.
• Широкий диапазон напряжений питания: От 4.5 В до 5.5 В, что делает его совместимым с различными системами.
• Минимальное количество внешних компонентов: Не требует множества дополнительных элементов, что сокращает стоимость и сложность схемы.

Недостатки

• Ограниченный температурный диапазон: Рабочий диапазон температур составляет от 0°C до 70°C, что может быть недостаточным для некоторых применений в экстремальных условиях.

Типовое использование

• Последовательные интерфейсы ПК: Используется для связи компьютера с внешними устройствами через последовательные порты.
• Модемы: Применяется в модемах для обеспечения связи через телефонные линии по стандарту RS-232.
• Терминалы: Используется в терминалах и других устройствах ввода-вывода информации.

Рекомендации по применению

• Минимальные требования к внешним компонентам: Используйте минимальное количество внешних конденсаторов (0.1 мкФ), чтобы обеспечить стабильную работу.
• Правильное заземление: Убедитесь, что цепь питания и земля хорошо разведены на печатной плате для минимизации шумов и улучшения стабильности работы.

Основные технические характеристики

• Протокол: RS-232
• Количество драйверов/приемников: 8/10
• Дуплекс: Полнодуплексный
• Гистерезис приемника: 500 мВ
• Скорость передачи данных: 120 кбит/с
• Напряжение питания: 4.5 В ~ 5.5 В
• Рабочая температура: 0°C ~ 70°C (TA)
• Тип монтажа: Поверхностный монтаж (SMD)

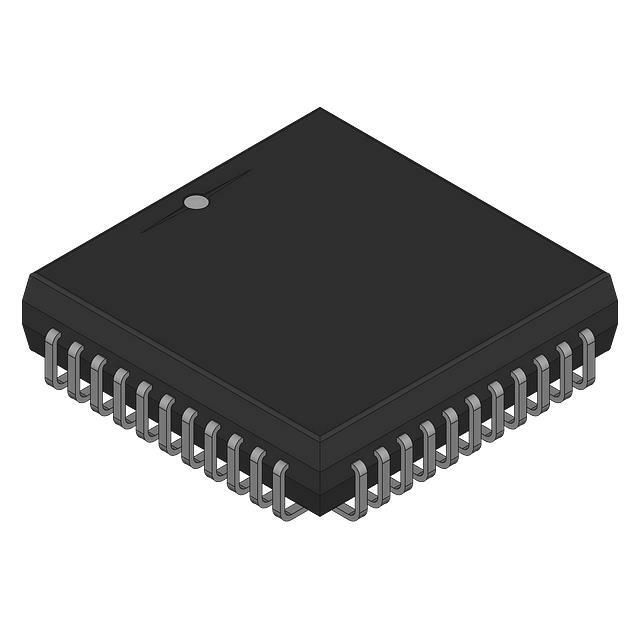

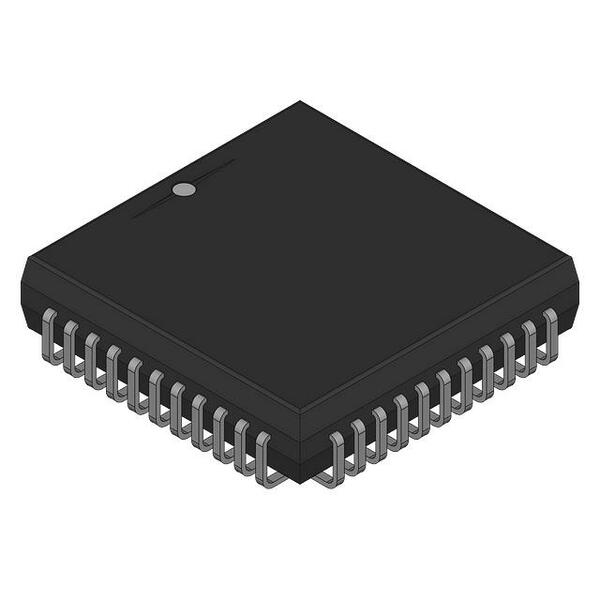

• Корпус: 44-PLCC (16.59x16.59 мм)

Возможные аналоги

• MAX232 - проще и применяется для меньшего количества каналов.
• ADM232 - Альтернатива от Analog Devices с аналогичными параметрами.
• SP232ACP - Альтернативный компонент от Exar Corporation.

Подробное изучение технической документации MAX244CQH поможет вам максимально эффективно интегрировать этот компонент в вашу схему и использовать его возможности на максимум.
