MAX236ENG+

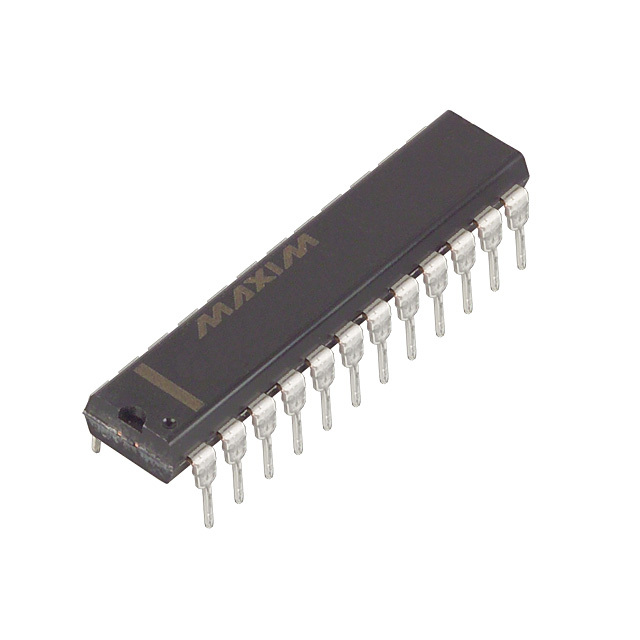

MAX236ENG+ от Analog Devices / Maxim Integrated

Общее описание

MAX236ENG+ является высокоинтегрированным трансивером интерфейса RS-232, разработанным компанией Maxim Integrated (ныне частью Analog Devices). Этот компонент включает в себя одновременно четыре драйвера и три приемника, поддерживая полный дуплекс связи. Он предназначен для передачи и приема данных между устройствами на уровне RS-232 и микроконтроллерами или другими цифровыми системами.

Преимущества

• Высокая интеграция: В одном корпусе объединены четыре передатчика и три приемника, что снижает требования к месту на плате.
• Низкое энергопотребление: Компонент потребляет минимальный ток, что продлевает срок службы батареи в портативных устройствах.
• Поддержка полного дуплекса: Обеспечивает одновременную передачу и прием данных, что повышает скорость и эффективность обмена данными.
• Широкий диапазон рабочих температур: От -40°C до +85°C, что делает его подходящим для использования в различных средах.

Недостатки

• Ограниченная скорость передачи данных: Максимальная скорость передачи данных составляет 120 Кбит/с, что может быть недостаточно для некоторых приложений с высокими требованиями к пропускной способности.

Типовое использование

MAX236ENG+ широко используется в различных устройствах, требующих интерфейса RS-232, включая:

• Интеллектуальные датчики и системы автоматизации
• Промышленные контроллеры и системы сбора данных
• Портативные приборы и диагностические системы
• Персональные компьютеры и периферийные устройства

Рекомендации по применению

Для достижения наилучших результатов следует учитывать следующие советы при работе с MAX236ENG+:

• Питание: Обеспечивать стабильное питание в диапазоне 4.5В ~ 5.5В.
• Защита выводов: Использовать защитные элементы для предотвращения повреждений от перенапряжений и электростатических разрядов.
• Разводка печатной платы: Внимательно спроектировать разводку для минимизации шумов и наводок, особенно в многослойных платах.

Основные технические характеристики

• Тип: Трансивер
• Протокол: RS-232
• Количество драйверов/приемников: 4/3
• Дуплекс: Полный
• Гистерезис приемника: 500 мВ
• Скорость передачи данных: до 120 Кбит/с
• Напряжение питания: 4.5В ~ 5.5В
• Рабочий температурный диапазон: -40°C ~ +85°C
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: 24-DIP (0.300", 7.62 мм)
• Поставщик корпуса: 24-PDIP (Plastic Dual In-line Package)

Возможные аналоги

• MAX232: Более старый аналог, также популярный в приложениях с интерфейсом RS-232.
• ADM3312 от Analog Devices: Предлагает схожие характеристики и возможности.

MAX236ENG+ является отличным выбором для ваших проектов, требующих надежной и эффективной передачи данных через интерфейс RS-232.
