MAX231EPD+

MAX231EPD+

Производитель: Analog Devices / Maxim Integrated

Общее описание: MAX231EPD+ — это RS232 трансивер от Analog Devices / Maxim Integrated. Это устройство предназначено для преобразования сигналов уровня TTL/CMOS в сигналы уровня RS232 и обратно, что позволяет легко интегрировать микроконтроллеры и другие цифровые устройства с интерфейсами RS232.

Преимущества:

• Компактный: Поставляется в 14-выводном PDIP корпусе, что упрощает монтаж и интеграцию.
• Высокая скорость передачи данных: Поддерживает скорость до 120 Кбит/с, что достаточно для большинства приложений связи.
• Широкий диапазон рабочих напряжений: Подходит для различных приложений — работает при напряжении питания от 5 В до 13.2 В.
• Низкое потребление энергии: Идеально подходит для портативных и энергоэффективных систем.

Недостатки:

• Ограниченное количество драйверов и приемников: Имеет только два драйвера и два приемника, что может быть недостаточно для сложных многосигнальных систем.
• Рабочий диапазон температур: Подходит для использования в коммерческих и промышленных условиях, но не может работать при экстремально высоких температурах.

Типовое использование:

• Интерфейс между микроконтроллерами и компьютерами
• Передача данных в промышленных системах автоматизации
• Организация последовательного интерфейса для периферийных устройств
• Встройка в системы, требующие конвертации сигналов TTL/CMOS в RS232 и наоборот

Рекомендации по применению:

• Используйте устройства питания, обеспечивающие стабильное напряжение в пределах 5 В - 13.2 В для корректной работы.
• Обратите внимание на схемотехнику и разводку платы для минимизации помех и улучшения качества сигнала.
• Учтите ограничение по скорости передачи данных (120 Кбит/с) при выборе компонентов для сети.

Основные технические характеристики:

• Протокол: RS232
• Количество драйверов/приемников: 2/2
• Тип дуплекса: Полный дуплекс
• Гистерезис приемника: 500 мВ
• Скорость передачи данных: до 120 Кбит/с
• Напряжение питания: 5 В, 7.5 В - 13.2 В
• Рабочий диапазон температур: от -40°C до +85°C
• Тип монтажа: Сквозное отверстие (Through Hole)

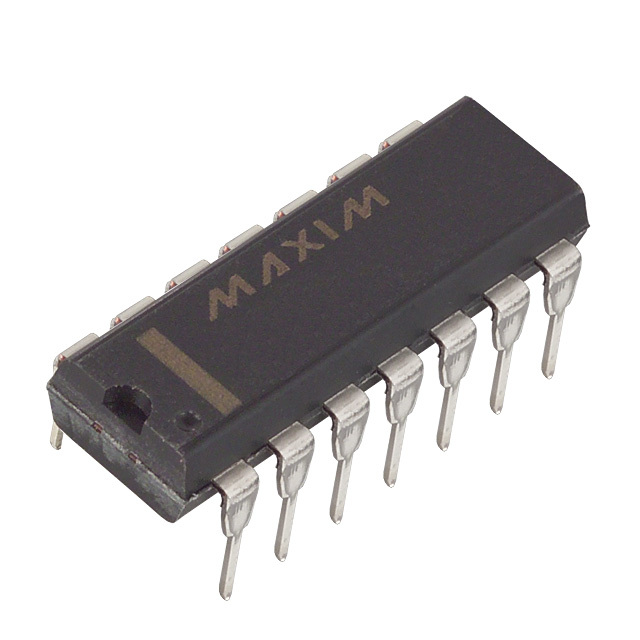

• Корпус: 14-выводной PDIP (0.300", 7.62 мм)

Возможные аналоги:

• MAX232 от Maxim Integrated
• SN75C32 от Texas Instruments
• ADM232 от Analog Devices

Для получения более детальной информации рекомендуется обратиться к [даташиту MAX231EPD+](https://www.analog.com/media/en/technical-documentation/data-sheets/MAX231EPD.pdf).
