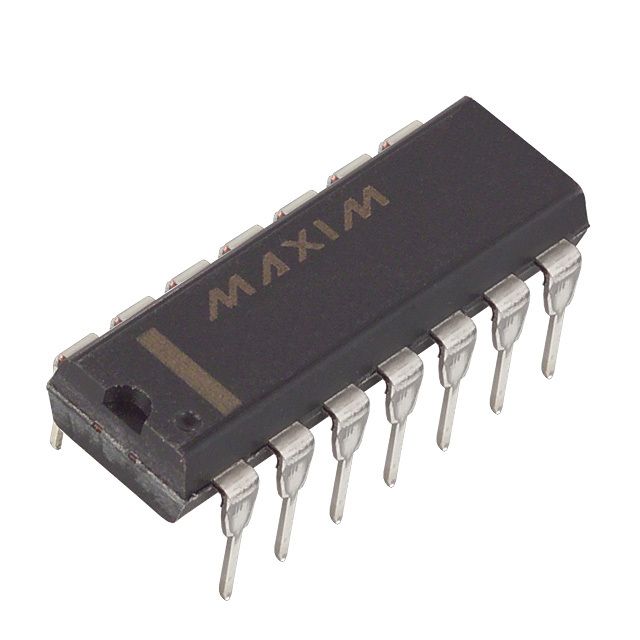

MAX231CPD+

Общее описание

MAX231CPD+ от Analog Devices / Maxim Integrated – это интегральная схема, предназначенная для передачи и приема данных по интерфейсу RS-232. Данный трансивер обеспечивает надежную двунаправленную связь с использованием всего одного внешнего компонента – конденсатора 0.1 мкФ. Он поддерживает полнодуплексную передачу данных и идеален для использования в системах с низким энергопотреблением.

Преимущества

1. Минимальное количество внешних компонентов: Требуется всего один внешний конденсатор.
2. Питание от одного источника 5В: Облегчает интеграцию в различные системы.
3. Высокая скорость передачи данных: Обеспечивает скорость передачи данных до 250 кбит/с.
4. Низкое потребление мощности: Оптимизирован для электроники с низким энергопотреблением.
5. Совместимость с TTL и CMOS логикой: Обеспечивает гибкость в проектировании.

Недостатки

1. Ограниченный диапазон рабочих температур: 0°C до 70°C, что может не подходить для некоторых промышленных применений.
2. Ограниченная поддержка протоколов: Предназначен только для RS-232, что не подходит для других стандартов передачи данных.

Типовое использование

• Коммуникационные устройства и системы
• Компьютерные интерфейсы
• Персональные компьютеры и периферийные устройства
• Каналы обмена данными устройств встроенных систем

Основные технические характеристики

• Протокол: RS-232
• Количество драйверов/приемников: 2/2
• Дуплекс: Полный
• Гистерезис приемника: 500 мВ
• Скорость передачи данных: До 250 кбит/с
• Напряжение питания: От 5В, 7.5В до 13.2В
• Температура эксплуатации: от 0°C до 70°C
• Тип монтажа: Сквозное отверстие
• Корпус: 14-DIP (ширина 0.300", 7.62 мм)
• Пакет устройства поставщика: 14-PDIP

Рекомендации по применению

• Убедитесь, что используются правильные номиналы конденсаторов для оптимальной работы.
• Следите за напряжением питания для правильного функционирования ИС.
• Используйте правильные методы пайки при монтаже устройства в печатные платы.

Возможные аналоги

• MAX232 от Maxim Integrated
• SN75C185 от Texas Instruments
• ADM202 от Analog Devices

Заключение

MAX231CPD+ от Analog Devices / Maxim Integrated – это надежный и экономичный трансивер RS-232, обеспечивающий высокую скорость передачи данных и простоту интеграции благодаря минимальному количеству внешних компонентов. Он идеально подходит для различных встроенных и коммуникационных систем, где важно низкое энергопотребление и простота дизайна.
