MAX230CPP+

MAX230CPP+ от Analog Devices / Maxim Integrated

Общее описание

MAX230CPP+ - это интегральная схема драйвера/приемника интерфейса RS232 производства Analog Devices / Maxim Integrated, обеспечивающая максимальное удобство при работе с интерфейсом RS232. Этот чип обеспечивает полный набор как драйверов, так и приемников, необходимых для выполнения всех необходимых функций интерфейсного преобразования.

Преимущества

• Полная интеграция: Включает пять драйверов и пять приемников, что позволяет снизить количество внешних компонентов и упростить дизайн платы.
• Высокая скорость передачи данных: Поддерживает скорости передачи данных до 250 кбит/с.
• Широкий диапазон питающих напряжений: Работа при напряжении питания от 4.5V до 5.5V.
• Простота использования: Компактный корпус DIP с 20 выводами позволяет легко интегрировать компонент в проект.

Недостатки

• Обозначение статуса: Этой модели присвоен статус "Obsolete" (устаревший), что ограничивает её доступность и может вызвать сложности при массовом производстве.
• Диапазон рабочих температур: Ограниченный диапазон рабочих температур от 0°C до 70°C может быть не достаточно для использования в условиях экстремальных температур.

Типовое использование

• Протоколы связи RS232: Преобразователи уровня сигналов, обычно используемые для подключения к ПК и последовательным периферийным устройствам.
• Индустриальная и медицинская техника: Программируемые логические контроллеры (ПЛК) и коммуникационные интерфейсы.
• Потребительская электроника: устройства, где требуется стабильная и надежная передача данных по RS232 интерфейсам.

Рекомендации по применению

• Разводка платы: Рекомендуется аккуратная разводка сигнальных и земляных проводников для исключения помех.
• Фильтрация питания: Включите конденсаторы развязки (обычно 0.1μF) рядом с выводами питания для обеспечения стабильной работы.
• Согласование уровней: Убедитесь, что напряжение питания соответствует требованиям для корректного согласования уровней сигналов.

Основные технические характеристики

• Тип компонента: Драйвер / Приемник RS232
• Количество драйверов / приемников: 5 / 0
• Скорость передачи данных: До 250 кбит/с
• Напряжение питания: 4.5V - 5.5V
• Рабочий температурный диапазон: 0°C - 70°C

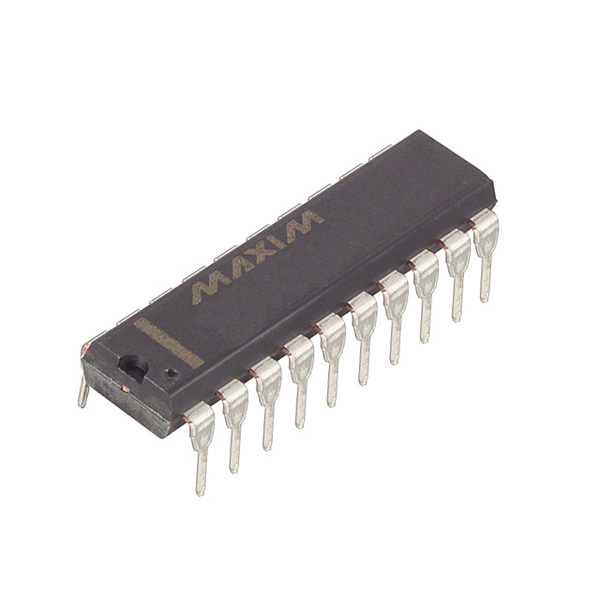

• Корпус: 20-DIP (ширина 0.300", 7.62 мм)

Возможные аналоги

• MAX232: Альтернатива с аналогичными характеристиками, часто используемая для преобразования уровня сигналов RS232.
• SN75176: Другой возможный аналог от Texas Instruments, используемый в похожих применениях.

Этот компонент идеально подходит для различных приложений, связанных с интерфейсом RS232, особенно для прототипирования и небольших проектов благодаря своему форм-фактору и простоте использования.
