MAX22258EVKIT#

MAX22258EVKIT# от Analog Devices / Maxim Integrated

Общее описание

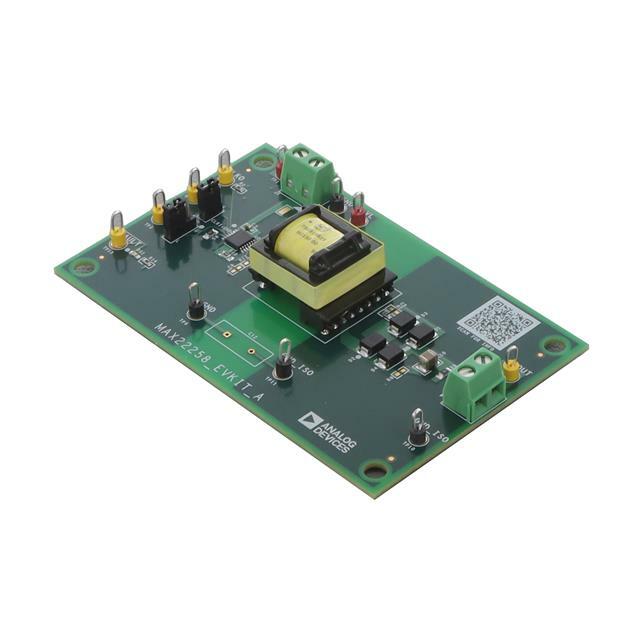

Макетная плата MAX22258EVKIT# разработана для отладки и тестирования блока переменного тока (SMPS) на основе контроллера MAX22258. Данный контроллер используется для преобразования постоянного напряжения в диапазоне от 5 В до 36 В до стабильного выходного напряжения 24 В с током до 200 мА. Это решение идеально подходит для приложений, требующих изолированного питания.

Преимущества

• Широкий диапазон входного напряжения: Поддержка напряжений от 5 В до 36 В.
• Высокая эффективность: Соответствует современным стандартам энергосбережения.
• Компактные размеры: Удобно интегрируется в различные приложения.
• Изолированное питание: Обеспечивает высокий уровень безопасности и надежности.

Недостатки

• Не подходит для высокомощных нагрузок: Максимальный выходной ток составляет всего 200 мА.
• Требуется дополнительное охлаждение при высоких нагрузках: Для обеспечения стабильной работы при максимальных нагрузках может потребоваться дополнительное охлаждение.

Типовое использование

• Промышленные системы автоматизации
• Сетевые устройства и коммуникационное оборудование
• Медицинская аппаратура
• Автоматизация зданий

Рекомендации по применению

• Условия эксплуатации: Убедитесь, что входное напряжение находится в пределах допустимого диапазона (5 В - 36 В).
• Охлаждение: При высоких нагрузках может потребоваться дополнительное охлаждение для предотвращения перегрева компонентов.
• Осциллограф: Для отладки и мониторинга сигналов рекомендуется использовать осциллограф высокого разрешения.

Основные технические характеристики

• Входное напряжение: 5 В - 36 В
• Выходное напряжение: 24 В
• Выходной ток: до 200 мА
• Тип топологии: DC/DC конвертер с изолированным выходом
• Укомплектованность: Полностью собранная и протестированная плата

Возможные аналоги

• MAXREFDES34#: Другой референс дизайна от Analog Devices / Maxim Integrated для изолированных преобразователей.
• Texas Instruments SN6501: Аналогичный контроллер для преобразователей DC/DC.
• STMicroelectronics VIPER06: Контроллер для маломощных импульсных источников питания.

Заключение

Макетная плата MAX22258EVKIT# от Analog Devices / Maxim Integrated – надежное и эффективное решение для разработчиков, которым требуется организовать изолированное питание в своих устройствах. Благодаря широкому диапазону входного напряжения и высокой эффективности, данное устройство найдет свое применение в различных областях, от промышленной автоматизации до медицинской аппаратуры.
