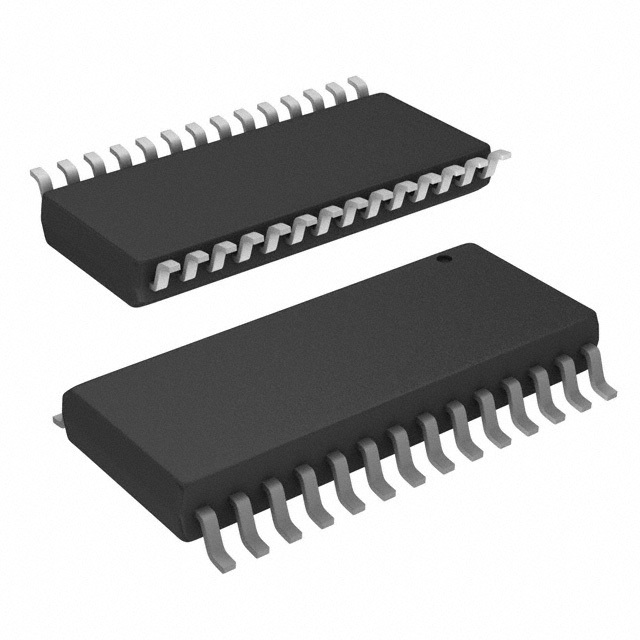

MAX211EWI+

MAX211EWI+ от Analog Devices / Maxim Integrated

Общее описание:

MAX211EWI+ - это интегральная микросхема трансивера RS-232, разработанная компанией Analog Devices / Maxim Integrated. Данная микросхема предназначена для обеспечения интерфейса связи между компьютерной техникой и внешними устройствами через стандартный протокол RS-232. Она обладает важными характеристиками, такими как полнодуплексный режим передачи данных и высоким уровнем защиты от перенапряжений.

Преимущества:

• Полнодуплексный режим: Обеспечивает одновременную передачу и приём данных, что повышает общую эффективность связи.
• Высокая скорость передачи данных: Поддерживает передачу данных со скоростью до 120 Кбит/с.
• Широкий диапазон рабочих температур: Микросхема стабильно работает в температурном диапазоне от -40°C до +85°C.
• Высокий уровень защиты от перенапряжений: Встроенные защитные элементы обеспечивают устойчивость к электростатическим разрядам (ESD).

Недостатки:

• Сложность монтажа: Требуется пайка SMD-компонентов, что может вызывать сложности при ручной сборке.
• Энергопотребление: При высокой скорости передачи данных потребление энергии может быть относительно высоким.

Типовое использование:

• Используется в устройствах, требующих подключения через интерфейс RS-232, таких как модемы, принтеры, сканеры, сетевые маршрутизаторы и консольные серверы.
• Применяется в системах сбора данных и автоматизации, где требуется надёжная и быстрая передача данных.

Рекомендации по применению:

• Использовать в средах с умеренными требованиями к температурному режиму и уровню электромагнитных помех.
• При проектировании печатной платы учитывать рабочие напряжения и организовать надлежащую линию заземления для минимизации влияния шумов.
• Рекомендуется выполнять пайку с использованием специализированного оборудования для монтажа SMD-компонентов.

Основные технические характеристики:

• Протокол: RS232
• Количество драйверов/приёмников: 4/5
• Режимы работы: Полнодуплекс
• Гистерезис приёмника: 500 мВ
• Скорость передачи данных: до 120 Кбит/с
• Напряжение питания: 4.5 В ~ 5.5 В
• Температурный диапазон эксплуатации: -40°C ~ +85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 28-SOIC (0.295", 7.50 мм шириной)
• Пакет устройства от поставщика: 28-SOIC

Возможные аналоги:

• MAX232 от Texas Instruments.
• SP232 от Exar Corporation.

Заключение

MAX211EWI+ является надежным и высокопроизводительным решением для интерфейсов, работающих по протоколу RS-232. Благодаря высокому уровню защиты и широкому диапазону рабочих температур, данная микросхема подходит для использования в различных приложениях, требующих устойчивой и быстрой передачи данных.
