MAX207CAG+

Общее описание

MAX207CAG+ — это высокоскоростной RS-232 приемопередатчик от Analog Devices / Maxim Integrated. Данный компонент обеспечивает конвертацию уровней сигналов между TTL/CMOS логикой и стандартом RS-232, что делает его идеальным решением для интерфейсных задач в системах связи и компьютерах.

Преимущества

• Высокая скорость передачи данных: Поддержка скорости передачи данных до 120Кбод, что позволяет использовать устройство в приложениях, требующих быстрой передачи информации.
• Питание от одного источника: Работает на питание 4.75В ~ 5.25В, что упрощает интеграцию в схемы с аналогичным диапазоном питания.
• Низкое энергопотребление: Имеет низкое потребление тока, что снижает общие энергозатраты устройства.

Недостатки

• Ограниченный температурный диапазон: Рабочий диапазон температур от 0°C до 70°C делает его непригодным для применения в условиях экстремальных температур.

Типовое использование

• Интерфейсы последовательной связи компьютеров и периферийных устройств.
• Интеграция в устройства с микроконтроллерами для реализации RS-232 интерфейсов.
• Связь между различными электронными системами, требующими конвертацию уровней сигналов.

Рекомендации по применению

• Корректное размещение и монтаж: Убедитесь, что устройство правильно размещено на плате и соблюдается температура рабочего диапазона, чтобы избежать перегрева.
• Планирование разводки на плате: При разводке платы уделяйте внимание минимизации длины трасс, чтобы избежать влияния на скорость передачи данных.

Основные технические характеристики

• Протокол: RS-232
• Количество драйверов/приемников: 5/3
• Режим: Полный дуплекс
• Гистерезис приёмника: 500 мВ
• Скорость передачи данных: До 120Кбод
• Напряжение питания: 4.75В ~ 5.25В
• Температура эксплуатации: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж (SMD)

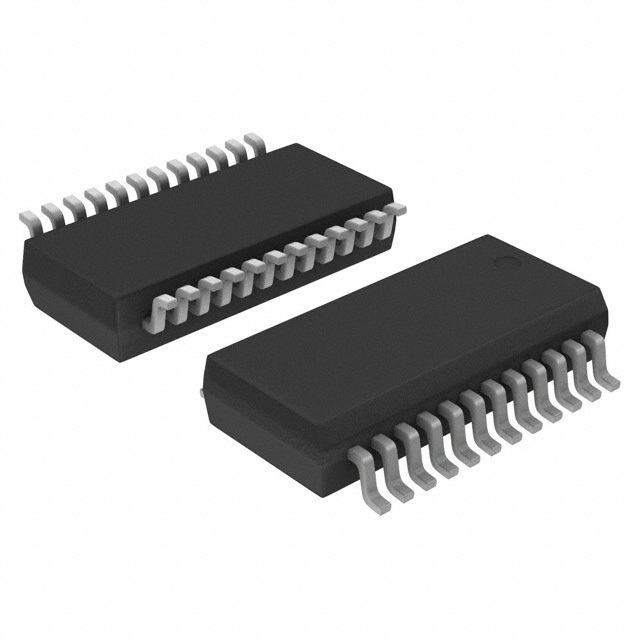

• Корпус / Кейс: 24-SSOP (ширина 5.30 мм)

Возможные аналоги

• MAX202ESE+: Также обеспечивает преобразование логических уровней между TTL и RS-232, но имеет несколько другие параметры.
• ADM232AARNZ от Analog Devices: Имеет аналогичные функции с некоторыми отличиями в характеристиках.

Изучите полностью техническую документацию и определите, какой именно аналог лучше всего подходит для вашей схемы, прежде чем принимать окончательное решение.
