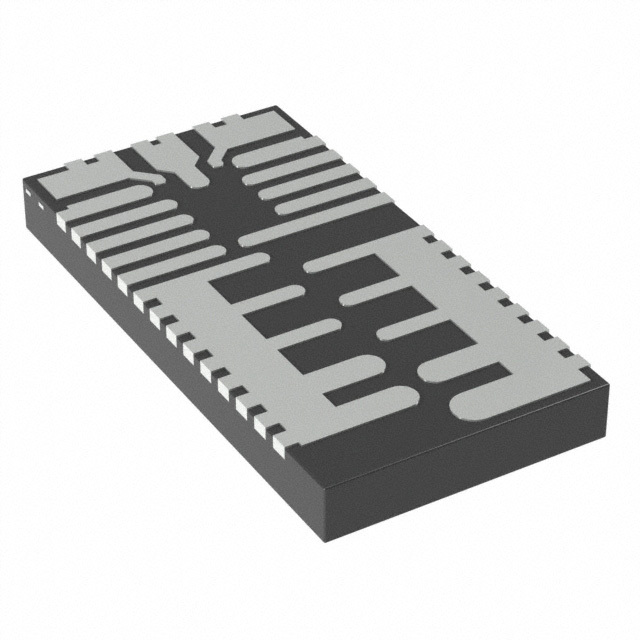

MAX20734EPL+T

MAX20734EPL+T от Analog Devices / Maxim Integrated

Общее описание

MAX20734EPL+T — это интегральная цепь (IC), которая управляет понижающим регулятором напряжения (Buck). Этот компонент предназначен для применения в системах, требующих стабильного и регулируемого напряжения питания. По причине своей высокой эффективности и малого размера, он идеально подходит для использования в сложных электронных устройствах.

Преимущества

• Высокая эффективность: Благодаря оптимизированному дизайну, этот регулятор обеспечивает высокую эффективность преобразования, что снижает тепловыделение и повышает срок службы компонентов.
• Широкий диапазон входного напряжения: Поддержка диапазона входного напряжения от 4.5В до 16В делает этот компонент универсальным для множества приложений.
• Компактный размер: Корпус типа 15-FCQFN (9x4.15) позволяет экономить место на печатной плате, что важно для компактных устройств.

Недостатки

• Ограниченный температурный диапазон: Максимальная рабочая температура до 125°C может быть недостаточной для некоторых высокотемпературных приложений.
• Нет встроенного синхронного выпрямителя: Это может увеличивать необходимость в дополнительных компонентах и сложность схемы.

Типовое использование

• Системы электроники с высоким потреблением тока
• Портативные устройства
• Быстродействующие процессорные схемы и серверы
• Питание микроконтроллеров и FPGA

Рекомендации по применению

• Используйте керамические конденсаторы для фильтрации на входе и выходе для достижения минимального уровня шума.
• Обеспечьте адекватное охлаждение путем применения радиаторов или других методов теплового управления в условиях высоких токов.

Основные технические характеристики

• Функция: Понижающий регулятор (Buck)
• Конфигурация выходов: Положительная, регулируемая
• Количество выходов: 1
• Диапазон входного напряжения: от 4.5В до 16В
• Диапазон выходного напряжения: от 0.6В до 5.5В
• Ток выхода: 40A
• Частота переключения: 400kHz ~ 900kHz
• Рабочая температура: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 15-FCQFN (9x4.15)

Возможные аналоги

• Texas Instruments TPS54620: Сходные параметры, но отличается корпус и несколько другие характеристики.
• ON Semiconductor NCP81239: Еще один понижающий регулятор, который может быть заменой в определенных ситуациях.
• Linear Technology (теперь часть Analog Devices) LT8614: Также является понижающим регулятором с аналогичными характеристиками.

Используя MAX20734EPL+T от Analog Devices / Maxim Integrated, вы сможете создать эффективные и компактные решения для ваших электронных устройств.
