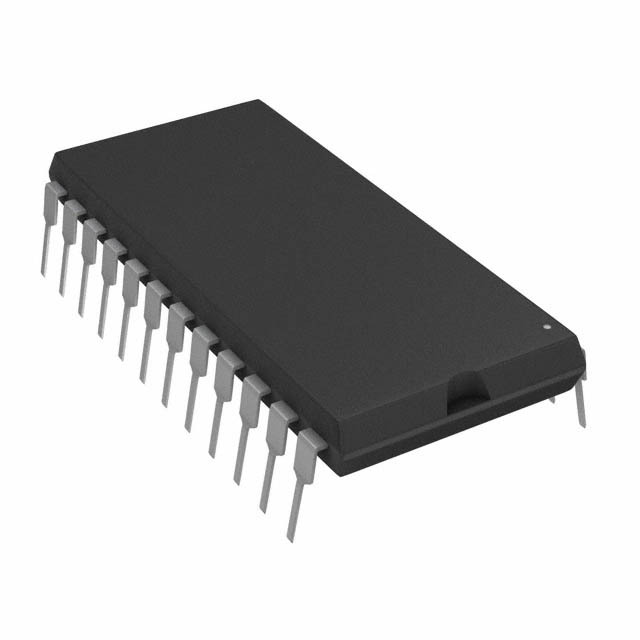

MAX205ECPG+G36

MAX205ECPG+G36 от Analog Devices / Maxim Integrated

Общее описание: MAX205ECPG+G36 – это высокоинтегрированный трансивер для интерфейса RS-232 производства Analog Devices / Maxim Integrated. Он обеспечивает полный дуплекс связи и поддерживает пять линий передачи данных и пять линий приёма данных. Этот компонент предназначен для использования в системах, требующих надёжного и эффективного обмена данными через интерфейс RS-232.

Преимущества:

• Поддержка полного дуплекса.
• Высокая устойчивость к помехам.
• Низкое энергопотребление.
• Встроенные стабилизаторы напряжения.
• Простота использования благодаря компактному корпусу и минимуму необходимых внешних компонентов.

Недостатки:

• Ограничение по скорости передачи данных до 120 Кбит/с.
• Рабочая температура ограничена от 0°C до 70°C, что может не подходить для экстремальных условий эксплуатации.

Типовое использование:

• Компьютерные коммуникации.
• Серийные интерфейсы для промышленных систем автоматизации.
• Оборудование для связи в медицине.
• Интеллектуальные периферийные устройства.

Рекомендации по применению:

• Обеспечьте стабильное питание в диапазоне 4.75 - 5.25 В.
• Используйте подходящие конденсаторы для фильтрации питания для минимизации шумов.
• При проектировании платы учтите требования к разводке для интерфейса RS-232, чтобы избежать помех и потерь сигнала.

Основные технические характеристики: | Характеристика | Значение | |------------------------------|------------------------------------| | Протокол | RS232 | | Количество драйверов/приёмников | 5/5 | | Дуплексность | Полный дуплекс | | Гистерезис приёмника | 500 мВ | | Скорость передачи данных | 120 Кбит/с | | Напряжение питания | 4.75В ~ 5.25В | | Рабочая температура | 0°C ~ 70°C | | Тип монтажа | Сквозное отверстие (Through Hole) | | Корпус | 24-DIP (0.600", 15.24 мм) | | Упаковка устройства | 24-PDIP |

Возможные аналоги:

• MAX232CPE+ от Analog Devices / Maxim Integrated
• SP232ECN-L от MaxLinear
• ST232CN от STMicroelectronics

Эти аналоги могут рассматриваться в зависимости от конкретных требований к проекту и наличию на складе.

Заключение

MAX205ECPG+G36 – это надежное решение для реализации интерфейса RS-232, критического для многих приложений. Благодаря своим характеристикам и высокому уровню интеграции, данный трансивер обеспечивает отличную производительность при минимальных требованиях к внешним компонентам.
