MAX2057ETX+

MAX2057ETX+ от Analog Devices / Maxim Integrated

Общее описание

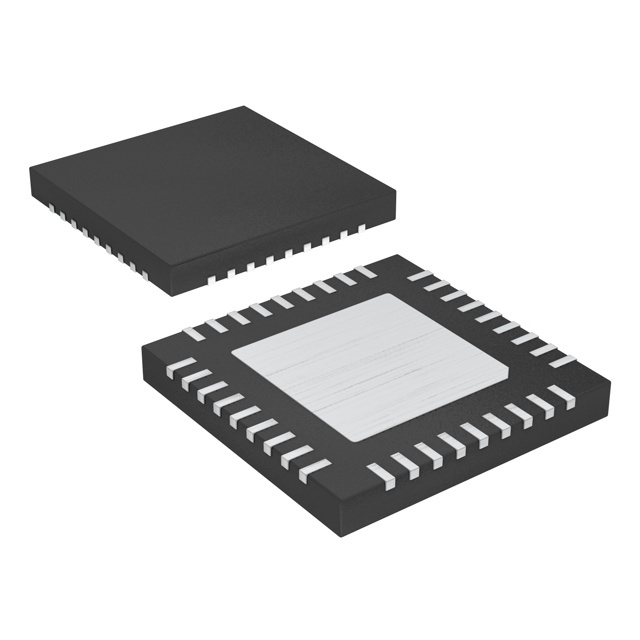

MAX2057ETX+ — это высокопроизводительный RF усилитель, предназначенный для работы в диапазоне частот от 1.7 ГГц до 2.5 ГГц. Этот усилитель ориентирован на применение в различных беспроводных и мобильных системах, таких как GSM, EDGE, W-CDMA, WiMax и CDMA2000. Компонент выполнен в компактном корпусе типа 36-TQFN (6x6 мм), что делает его удобным для поверхностного монтажа (SMD).

Преимущества

• Высокая производительность: Обеспечивает отличный уровень усиления и плоскую амплитудно-частотную характеристику.
• Широкий диапазон частот: Подходит для различных стандартов беспроводной связи.
• Компактный корпус: Удобен для интеграции в малогабаритные устройства.
• Надежность и стабильность: Высокое качество изготовления и стабильная работа в заданных условиях.

Недостатки

• Энергопотребление: Требует достаточно высокое напряжение питания (4.75V - 5.25V) и потребляет ток до 230 мА.
• Теплоотвод: Может потребовать дополнительные меры для отвода тепла из-за высокого уровня потребляемой мощности.

Типовое использование

• Усилители мощности для базовых станций мобильной связи.
• Усилители низкого уровня шума для приемников в системах беспроводной связи.
• Применение в системах ATE (Automatic Test Equipment) для тестирования RF-сигналов.
• Усилители в системах широкополосной беспроводной связи (WiMax, LTE и др.).

Рекомендации по применению

• Теплоотвод: Обеспечьте эффективное управление теплом, используя соответствующие материалы для отвода тепла.
• Экран: Предусмотрите экранирование, чтобы избежать помех в соседних каналах.
• Компоновка платы: Оптимизируйте компоновку печатной платы для минимизации паразитной индуктивности и емкости.

Основные технические характеристики

• Частотный диапазон: 1.7 ГГц ~ 2.5 ГГц
• P1dB: 23.8 дБм
• Коэффициент усиления: 13.5 дБ ~ 17.5 дБ
• Коэффициент шума: 6 дБ
• Тип RF: Cellular, ATE, GSM, EDGE, ISM, W-CDMA, 802.16/WiMax, CDMA2000
• Напряжение питания: 4.75V ~ 5.25V
• Ток потребления: 180 мА ~ 230 мА
• Корпус: 36-TQFN (6x6 мм)

Возможные аналоги

• MAX2056: Подобный RF усилитель от Analog Devices/Maxim Integrated.
• HMC374LP4E: Усилитель мощности от Analog Devices.
• BGA2866: Усилитель с высоким коэффициентом усиления от NXP Semiconductors.

Заключение

MAX2057ETX+ представляет собой универсальный и высокопроизводительный RF усилитель, который можно использовать в различных системах связи и тестовом оборудовании. При внимательном соблюдении рекомендаций по теплоотводу и экранированию, он обеспечит надежную и стабильную работу в самых требовательных условиях.
