MAX2051ETP+ от Analog Devices / Maxim Integrated

Общее описание

MAX2051ETP+ - это высокопроизводительный широкополосный RF микшер IC, разработанный компанией Analog Devices / Maxim Integrated. Данный компонент предназначен для преобразования частот в диапазоне от 850 МГц до 1.55 ГГц и идеально подходит для применения в современных беспроводных и широкополосных системах связи. Микшер MAX2051ETP+ обеспечивает низкий уровень шума и высокую линейность, делая его идеальным выбором для проектировщиков, ищущих высокую производительность и надежность.

Преимущества

• Широкий частотный диапазон: Поддержка широкого диапазона частот от 850 МГц до 1.55 ГГц делает этот микшер универсальным для различных приложений.
• Низкий уровень шума: Обеспечивает низкий шумовой коэффициент (7.8 дБ), улучшая качество сигнала и уменьшая искажения.
• Высокая линейность: Повышенная линейность способствует лучшей работе в условиях высоких уровней входного сигнала.
• Компактность: Поставляется в компактном корпусе 20-TQFN (5x5 мм), упрощающем интеграцию в современные схемы.

Недостатки

• Потребление тока: Потребляет 130 мА тока, что может быть значительным для некоторых низкопотребляющих систем.
• Напряжение питания: Требует стабильного источника питания 4.75В - 5.25В, что может потребовать дополнительных стабилизирующих схем.

Типовое использование

• Беспроводные системы связи: iDEN, WiMAX, WLL.
• Широкополосные сети: Применяется в системах, требующих преобразования и обработки широкополосного RF сигнала.
• Радиоприемники и передатчики: Используется в радиоприемных трактов для преобразования частот сигналов.

Рекомендации по применению

• Обеспечьте стабильное напряжение на входе: Для оптимальной работы микшера важно подать стабильное напряжение питания в диапазоне 4.75В - 5.25В.
• Тщательно располагайте компоненты: При плотной компоновке печатной платы учитывайте требования к окружающим элементам для минимизации взаимных помех.
• Используйте надёжные антенны: Подберите антенны, работающие в диапазоне частот компонента для наилучших характеристик системы.

Основные технические характеристики

• Тип RF: iDEN, WiMAX, WLL
• Частотный диапазон: 850 МГц ~ 1.55 ГГц
• Количество микшеров: 1
• Шумовой коэффициент (NF): 7.8 дБ
• Потребляемый ток: 130 мА
• Напряжение питания: 4.75В ~ 5.25В
• Монтаж: Поверхностный (SMT)

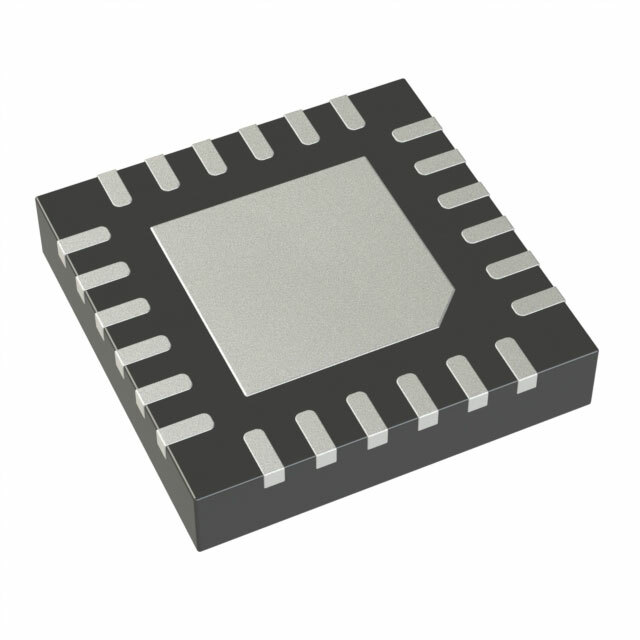

• Корпус: 20-TQFN (5x5 мм)

Возможные аналоги

• MAX2664: Аналогичный микшер от Maxim Integrated с немного другими спецификациями.
• HMC221A от Analog Devices: Обеспечивает схожие характеристики для широкополосных приложений.
• LTC5549 от Analog Devices: Высокопроизводительный микшер с низкими шумами и широким частотным диапазоном.

Пример применения

Для беспроводной системы связи на частоте 1.2 ГГц, рекомендуется использовать MAX2051ETP+ в составе приемного тракта, где он обеспечит надежное преобразование частоты с минимальными искажениями сигнала.

Используйте MAX2051ETP+ для достижения высококачественного приема и передачи сигналов в современных радиочастотных системах.
