MAX2029ETP+ от Analog Devices / Maxim Integrated

Общее описание

MAX2029ETP+ - это высокопроизводительный RF смеситель, разработанный для работы в диапазоне частот от 815 МГц до 1000 МГц. Он предлагает исключительные характеристики для приложений беспроводной связи, таких как сотовые сети, CDMA2000, EDGE, GSM и W-CDMA. Смеситель обеспечивает как скачкообразную, так и нисходящую конверсию частоты, что делает его чрезвычайно универсальным компонентом.

Преимущества

• Высокая производительность: Отличаются превосходными параметрами, такими как низкий уровень шума и высокая линейность.
• Низкое энергопотребление: Потребляет всего 100 мА при рабочем напряжении от 4.75 В до 5.25 В.

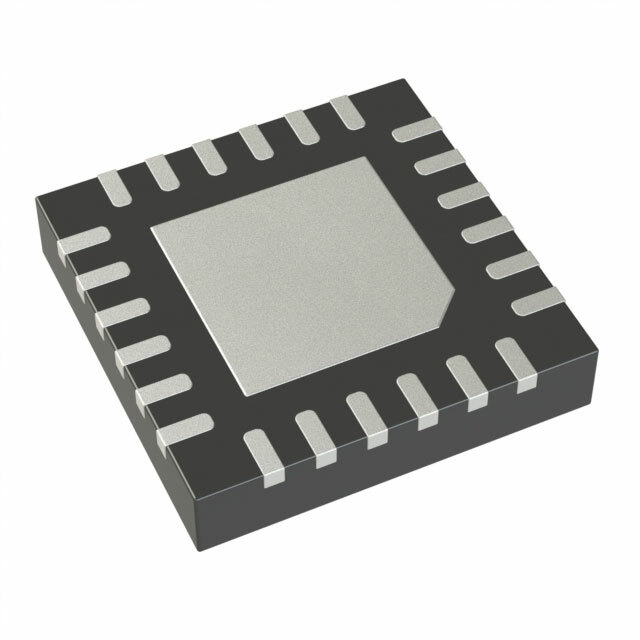

• Удобство монтажа: Доступен в компактном корпусе типа TQFN (5x5 мм), что облегчает интеграцию в печатные платы.

Недостатки

• Ограниченный диапазон частот: Подходит только для работы в диапазоне от 815 МГц до 1000 МГц.
• Потребление тока: Хотя потребление относительно низкое, все же стоит учитывать его в схемах с ограниченным энергобюджетом.

Типовое использование

• Сотовая связь: GSM, CDMA, W-CDMA и другие стандарты беспроводной связи.
• Системы связи на основе микросхем RF: Применяется в базовых станциях и ретрансляторах.
• Тестирование и измерение: Используется в оборудовании для тестирования радиочастот.

Рекомендации по применению

• Фильтрация сигнала: Включите фильтры для уменьшения нежелательных сигналов и помех.
• Управление теплом: Учитывайте тепловые аспекты, поскольку компактный корпус может нагреваться при длительной работе.

Основные технические характеристики

• Тип RF: Сотовая связь, CDMA2000, EDGE, GSM, W-CDMA
• Частотный диапазон: 815 МГц ~ 1000 МГц
• Количество смесителей: 1
• Шумовая фигура: 6.7 дБ
• Потребляемый ток: 100 мА
• Рабочее напряжение: 4.75 В ~ 5.25 В
• Тип монтажа: Поверхностный
• Корпус / упаковка: 20-TQFN (5x5 мм)

Возможные аналоги

• LT5560 от Analog Devices: Также представляет собой высокопроизводительный RF смеситель с аналогичными характеристиками.
• ADL5801 от Analog Devices: Смеситель, разработанный для широкого применения в беспроводной связи с отличными характеристиками.

Эта информация поможет вам лучше понять возможности и применение MAX2029ETP+ и сделать осознанный выбор при проектировании ваших устройств.
