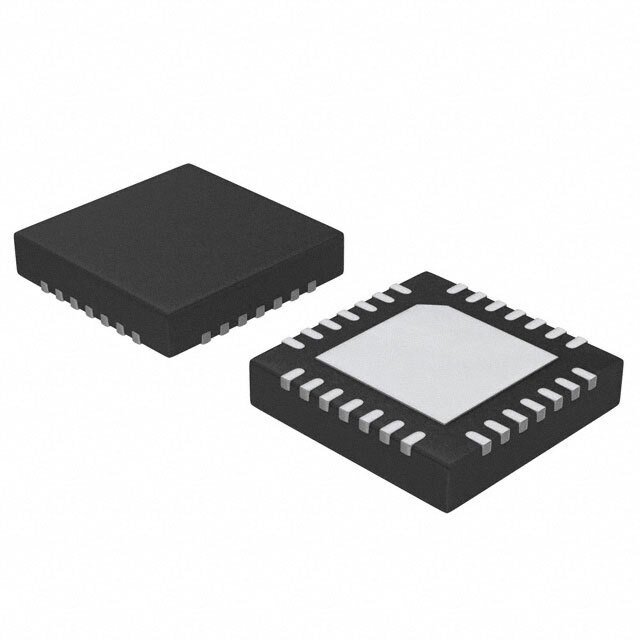

MAX2016ETI+

6 240,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Вот описание для MAX2016ETI+ от компании Analog Devices / Maxim Integrated:

MAX2016ETI+ от Analog Devices / Maxim Integrated

Общее описание

MAX2016ETI+ — это высокочастотный детектор уровня сигнала (RF Detector), который работает в широком диапазоне частот — от 30 кГц до 2.5 ГГц. Он предназначен для применения в различных технологиях сотовой связи, таких как GSM, EDGE и CDMA. Детектор обеспечивает измерение уровня сигнала с высокой точностью в пределах ±1 дБ.

Преимущества

  • Широкий диапазон частот: Поддержка частот от 30 кГц до 2.5 ГГц.
  • Высокая точность: Измерение уровня сигнала с точностью до ±1 дБ.
  • Широкий диапазон уровней входного сигнала: От -70 дБм до 10 дБм.
  • Низкое энергопотребление: Потребляемый ток всего 16 мА.
  • Компактный корпус: Поставляется в компактном корпусе QFN с размерами 5x5 мм.

Недостатки

  • Необходимость аккуратного монтажа: Требуется аккуратный монтаж компонента из-за небольшого размера корпуса.
  • Ограниченный температурный диапазон: Рабочий температурный диапазон номинально ограничен от -40°C до +85°C.

Типовое использование

  • Мобильные телефоны: Используется для обнаружения и измерения уровня радиочастотного сигнала.
  • Беспроводные коммуникационные системы: Обеспечивает мониторинг качества сигнала в системах передачи данных.
  • Тестовое оборудование: Применяется при калибровке и тестировании радиочастотного оборудования.

Рекомендации по применению

  • Экранирование: Обеспечьте хорошее экранирование для минимизации помех и улучшения точности измерений.
  • Термоизоляция: Убедитесь, что компонент используется в пределах рекомендуемого температурного диапазона для предотвращения деградации параметров.

Основные технические характеристики

  • Частотный диапазон: 30 кГц ~ 2.5 ГГц
  • Тип сигнала: Сотовый, GSM, EDGE, CDMA
  • Диапазон входного уровня: -70 дБм ~ 10 дБм
  • Точность: ±1 дБ
  • Напряжение питания: 2.7 В ~ 5.25 В
  • Потребляемый ток: 16 мА
  • Корпус: 28-WFQFN с выводной площадкой (Exposed Pad)
  • Размер корпуса: 5x5 мм

Возможные аналоги

  • HMC1023 от Analog Devices: RF детектор с подобным частотным диапазоном и характеристиками.
  • AD8318 от Analog Devices: Высокочастотный логарифмический детектор уровня сигнала.
  • LT5537 от Analog Devices: Высокочувствительный логарифмический детектор уровня сигнала.

Используйте этот компонент для точного и надежного измерения уровней радиочастотного сигнала в ваших проектах!
