MAX20028ATJB/VY+

MAX20028ATJB/VY+ (Analog Devices / Maxim Integrated)

Общее описание

MAX20028ATJB/VY+ - это высокопроизводительный регулятор напряжения с функцией понижающего (Buck) преобразования, разработанный компанией Analog Devices / Maxim Integrated. Данный компонент предназначен для использования в автомобильной электронике и других приложениях, требующих высокой эффективности и стабильности.

Преимущества

• Высокая эффективность: Преобразование с высоким КПД, что способствует меньшему нагреву и повышенной долговечности.
• Широкий диапазон входного напряжения: Подходит для различных источников питания.
• Поддержка синхронного выпрямления: Увеличивает общую производительность и снижает потери мощности.

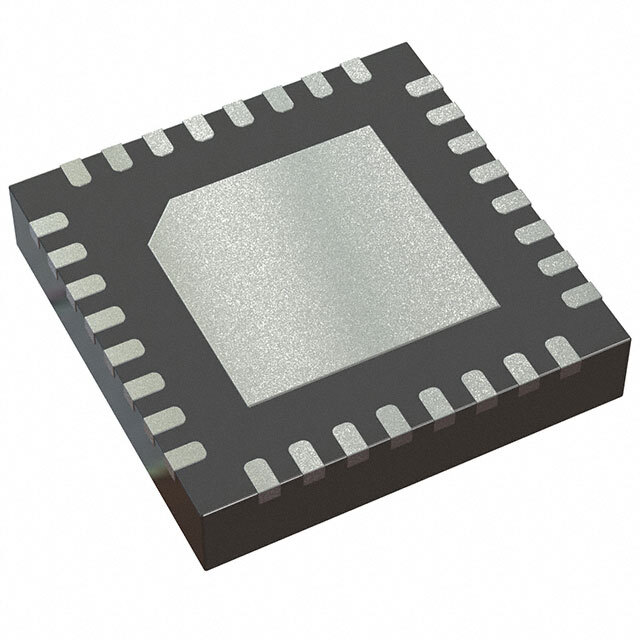

• Компактный корпус: Миниатюрный 32-WETQFN (5x5 мм), что облегчает интеграцию в устройства с ограниченным пространством.
• Широкий диапазон рабочих температур: От -40°C до +125°C, что делает его идеальным для автомобильных приложений.

Недостатки

• Требует точной настройки: Для достижения максимальной эффективности необходимо правильно настроить параметры компонента.
• Необходимо учитывать электромагнитные помехи (EMI): При проектировании системы необходимо предусматривать защиту от EMI.

Типовое использование

• Автомобильная электроника и информационно-развлекательные системы.
• Промышленные устройства автоматизации.
• Портативные приборы и устройства с батарейным питанием.
• Системы мониторинга и контроля.

Рекомендации по применению

• Используйте правильные компоненты обвязки: Советуем подбирать высококачественные конденсаторы и индуктивности для обеспечения стабильной работы.
• Следуйте рекомендациям по PCB-разводке: Это поможет минимизировать шумы и повысить эффективность.
• Мониторьте температурный режим: Обеспечьте достаточное охлаждение для сохранения работоспособности в жестких условиях.

Основные технические характеристики

• Входное напряжение: 3.5V ~ 36V
• Выходы: 3
• Максимальный коэффициент заполнения (Duty Cycle): 97.2%
• Частота переключения: 350kHz, 420kHz, 525kHz, 1.05MHz, 2.1MHz
• Рабочая температура: -40°C ~ 125°C
• Корпус: 32-WETQFN (5x5 мм)

Возможные аналоги

• TPS62130 от Texas Instruments - аналогичный понижающий преобразователь.
• LT8610 от Linear Technology - высокоэффективный понижающий регулятор с аналогичными характеристиками.
• MP2451 от Monolithic Power Systems - понижающий регулятор с широким диапазоном входного напряжения.

Для более подробной информации о компоненте MAX20028ATJB/VY+ рекомендуем ознакомиться с документацией на сайте производителя.
