MAX1963EZT150+T от Analog Devices / Maxim Integrated

Общее описание

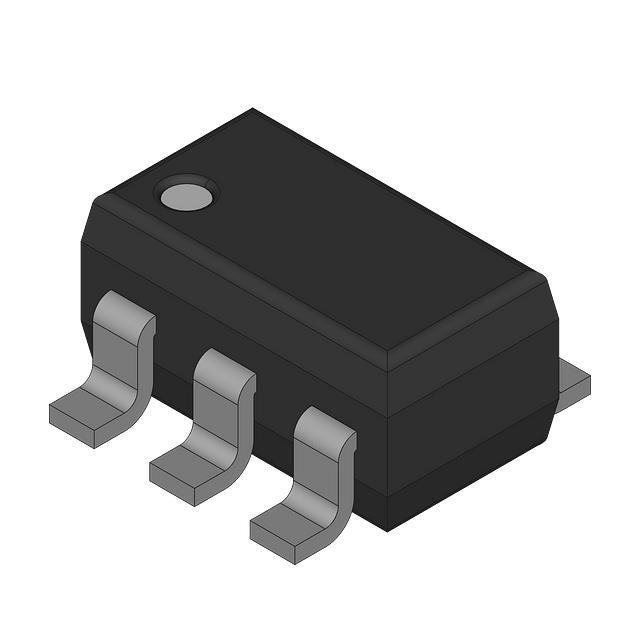

MAX1963EZT150+T — это высококачественный линейный стабилизатор напряжения с низким падением (LDO) от Analog Devices / Maxim Integrated. Этот стабилизатор обеспечивает фиксированное выходное напряжение 1.5В при максимально допустимом входном напряжении 3.6В и выходном токе до 300мА. Корпус устройства TSOT-23-6 делает его удобным для применения в условиях ограниченного пространства.

Преимущества

• Низкое падение напряжения: Обеспечивает стабильную работу даже при низком напряжении питания.
• Высокая стабильность выхода: Обеспечивает стабильное выходное напряжение 1.5В, что предотвращает повреждение подключенного оборудования.
• Компактный корпус: TSOT-23-6 позволяет удобное и простое размещение на печатной плате.
• Широкий температурный диапазон: Обеспечивает надежную работу в температурном диапазоне от -40°C до 85°C.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток 300мА может быть недостаточен для некоторых мощных приложений.
• Фиксированное выходное напряжение: Нельзя регулировать выходное напряжение.

Типовое использование

• Питание микроконтроллеров
• Периферийные устройства
• Мобильные устройства и носимые гаджеты
• Беспроводные системы связи

Рекомендации по применению

• Используйте конденсаторы на входе и выходе для стабилизации работы регулятора.
• В условиях высокого термического воздействия предусмотрите теплоотвод.
• Проверьте совместимость с вашим конечным устройством по токовым и температурным показателям.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Фиксированный
• Число регуляторов: 1
• Входное напряжение (макс): 3.6В
• Выходное напряжение (мин/фикс.): 1.5В
• Максимальное падение напряжения: 0.2В при 300мА
• Выходной ток: 300мА
• Ток покоя (Iq): 140 µА
• Максимальный ток питания: 90 µА
• PSRR: 70дБ (1кГц)
• Функции управления: Включение, Сброс
• Защита: От перегрузки по току, от перегрева, от короткого замыкания
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус / упаковка: TSOT-23-6

Возможные аналоги

• LP2985-15DBVR, Texas Instruments: Стабилизатор аналогичного класса с фиксированным выходным напряжением 1.5В и током 150мА.
• AP7333-15W5-7, Diodes Incorporated: Стабилизатор с максимальным выходным током 300мА и фиксированным выходным напряжением 1.5В.

Эта информация поможет вам в принятии решения по применению MAX1963EZT150+T в ваших разработках.
