MAX194BEWE

MAX194BEWE от Analog Devices / Maxim Integrated

Общее описание: MAX194BEWE - это высокоточный 14-битный аналогово-цифровой преобразователь (АЦП) с максимальной скоростью дискретизации 85 тысяч выборок в секунду (85 квыб./с), выпускаемый компанией Analog Devices / Maxim Integrated. Этот компонент, выполненный по архитектуре SAR (successive approximation register), осуществляет преобразование аналогового сигнала в цифровой с высокой точностью.

Преимущества:

• Высокая точность: 14 бит разрешения обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Высокая скорость: Частота дискретизации до 85 квыб./с.
• Совместимость с SPI: Поддержка интерфейса SPI обеспечивает легкость интеграции в различные системы.
• Широкий рабочий температурный диапазон: от -40°C до 85°C, что позволяет использовать компонент в различных условиях.

Недостатки:

• Внешний источник опорного напряжения: Требует внешнего опорного сигнала, что может усложнить схему.
• Потребность в точных источниках питания: ±4.75V ~ 5.25V для аналоговой и цифровой цепей.

Типовое использование:

• В системах сбора данных.
• В промышленной автоматизации.
• В медицинских приборах.
• В портативных измерительных устройствах.
• В телекоммуникационном оборудовании.

Рекомендации по применению:

• Используйте фильтрацию питания: Для обеспечения стабильной работы рекомендуется использовать фильтры для подачи питания (капаситоры).
• Стабильный опорный сигнал: Обеспечьте стабильный опорный сигнал для максимальной точности преобразования.
• Защита входных сигналов: Защитите аналоговые входы с помощью защитных диодов или фильтров от возможных перенапряжений.

Основные технические характеристики:

• Разрешение: 14 бит.
• Частота дискретизации: до 85 квыб./с.
• Входы: 1 (с однотактным подключением).
• Интерфейс данных: QSPI, SPI.
• Архитектура: SAR.
• Тип опорного напряжения: внешний.
• Напряжение питания (аналоговое): ±4.75V ~ 5.25V.
• Напряжение питания (цифровое): ±4.75V ~ 5.25V.
• Рабочий температурный диапазон: -40°C ~ 85°C.

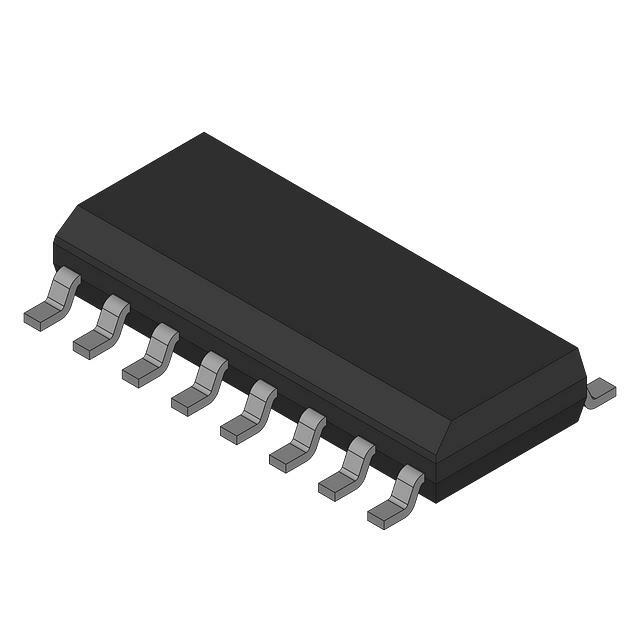

• Корпус: 16-SOIC (0.295", ширина 7.50 мм).
• Тип монтажа: Поверхностный монтаж (SMT).

Возможные аналоги:

• AD7940 от Analog Devices.
• MCP33151 от Microchip Technology.
• LTC1406 от Analog Devices.

Этот компонент отлично подойдет для приложений, требующих высокоточной и быстродействующей обработки сигналов.
