MAX194ACPE

6 240,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

MAX194ACPE от Analog Devices / Maxim Integrated

Общее описание

MAX194ACPE - это высокоточный аналогово-цифровой преобразователь (АЦП) с разрешением 14 бит и частотой выборки до 85 кГц. Этот АЦП использует архитектуру с последовательным приблизительным регистром (SAR), что обеспечивает высокую точность и быстродействие. MAX194ACPE предлагается в корпусе 16-PDIP, что делает его удобным для применения в различных аналоговых системах.

Преимущества

  • Высокое разрешение (14 бит): Обеспечивает высокую точность преобразования аналогового сигнала в цифровой.
  • Высокая частота выборки (85 кГц): Подходит для приложений с высокими требованиями к скорости обработки данных.
  • Архитектура SAR: Обеспечивает быстрое и точное преобразование.
  • Широкий диапазон питающих напряжений: ±4.75 В ~ 5.25 В, как для аналоговой, так и для цифровой части устройства.
  • Симметричное питание: Исключает необходимость в дополнительном стабилизаторе напряжения.

Недостатки

  • Рабочий температурный диапазон от 0°C до 70°C: Может быть неподходящим для использования в экстремальных условиях.
  • Требует внешнего опорного напряжения: Может увеличить общую сложность схемы.

Типовое использование

  • Прецизионные измерительные системы
  • Медицинское оборудование
  • Научные приборы
  • Цифровые осциллографы
  • Промышленная автоматика

Рекомендации по применению

  • Источник питания: необходимо обеспечить стабильное и чистое напряжение питания в диапазоне ±4.75 В ~ 5.25 В для обеспечения надежной работы АЦП.
  • Фильтрация входного сигнала: Рекомендуется использовать фильтры для подавления высокочастотных шумов на входе.
  • Защита от перегрузки: Входные цепи должны быть защищены от перенапряжений и перегрузок для предотвращения повреждения АЦП.
  • Размещение на плате: Желательно минимизировать расстояние между АЦП и сигнальными цепями для уменьшения уровня электромагнитных помех.

Основные технические характеристики

  • Разрядность: 14 бит
  • Частота выборки: 85 кГц
  • Количество входов: 1 (однополярный)
  • Интерфейс данных: QSPI, SPI
  • Архитектура: SAR
  • Рабочее напряжение (аналоговое): ±4.75 В ~ 5.25 В
  • Рабочее напряжение (цифровое): ±4.75 В ~ 5.25 В

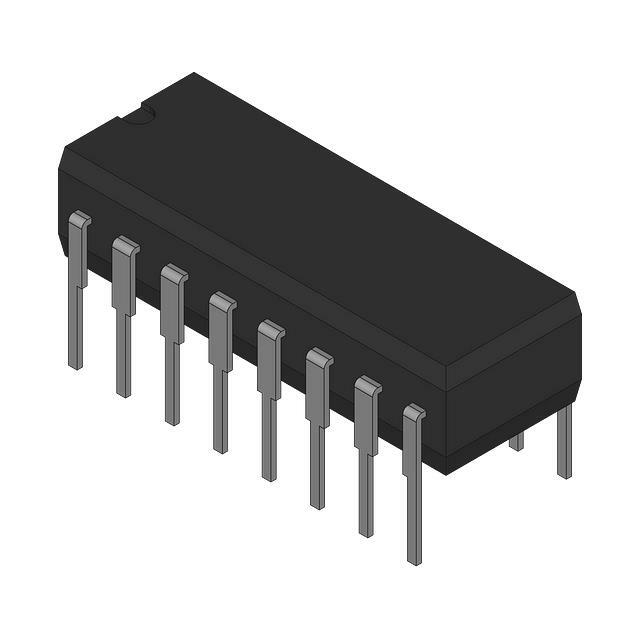

  • Тип корпуса: 16-PDIP (0.300", 7.62мм)
  • Тип монтажа: Врезной (Through Hole)

Возможные аналоги

  • AD7949 от Analog Devices
  • ADS8505 от Texas Instruments
  • LTC1407 от Linear Technology

Эти аналоги также предоставляют высокое разрешение и быстродействие, что делает их подходящими для схожих применений.
