MAX1932ETC+

MAX1932ETC+ от Analog Devices / Maxim Integrated

Общее описание

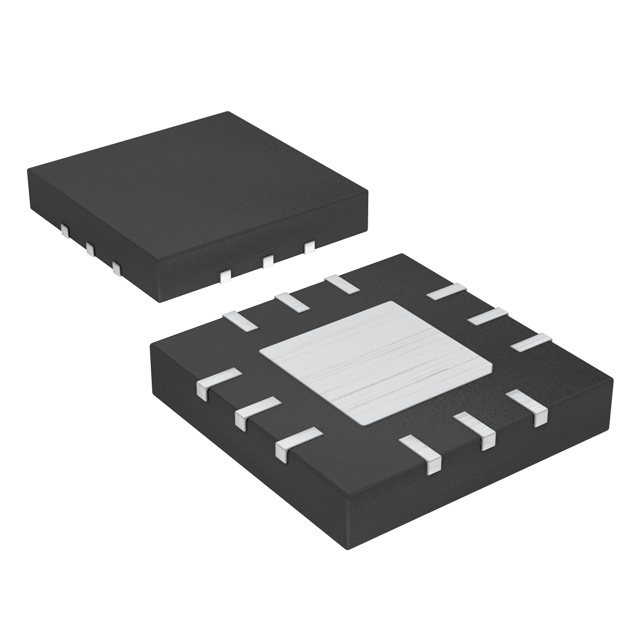

MAX1932ETC+ - это импульсный регулятор напряжения с понижающей топологией, разработанный компанией Analog Devices / Maxim Integrated. Это устройство характеризуется высокой эффективностью и предназначено для стабилизации напряжения в различных устройствах, включая инфраструктуру волоконно-оптических сетей. Он собран в компактном корпусе типа TQFN-12 (4x4 мм) и предназначен для поверхностного монтажа.

Преимущества

• Высокая эффективность: Обеспечивает высокую эффективность преобразования энергии, что снижает тепловыделение.
• Компактный корпус: Поставляется в компактном корпусе TQFN-12, что упрощает интеграцию в системы с ограниченными пространственными ресурсами.
• Широкий диапазон входного напряжения: Поддерживает широкий диапазон входного напряжения от 2.7В до 5.5В.
• Низкие потери в режиме ожидания: Максимально уменьшенные потери в режиме ожидания позволяют экономить энергию в периоды низкой активности.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон от -40°C до 85°C может ограничить использование устройства в экстремальных климатических условиях.
• Сложность в управлении: Определенные схемы могут требовать дополнительных компонентов для управления и защиты.

Типовое использование

• Системы волоконно-оптической связи
• Портативные устройства
• Инфраструктура телекоммуникаций
• Высокопроизводительные вычислительные системы

Рекомендации по применению

• Рекомендуется использовать качественные керамические конденсаторы для входных и выходных цепей для обеспечения стабильной работы.
• Следует размещать устройство на печатной плате таким образом, чтобы обеспечить отведение тепла и минимизировать потенциал перегрева.
• Разместите необходимые компоненты управления и защиты, включая диоды и резисторы, в непосредственной близости от устройства, чтобы минимизировать пути прохождения сигналов.

Основные технические характеристики

• Диапазон входного напряжения: 2.7В ~ 5.5В
• Выходное напряжение: 4.5В ~ 90В
• Количество выходов: 1
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный
• Корпус / Припуск: 12-WQFN Exposed Pad
• Размер корпуса: 12-TQFN (4x4 мм)

Возможные аналоги

• LM5642 от Texas Instruments: Dual synchronous step-down controller с похожими характеристиками.
• LT1933 от Analog Devices/LT: Step-down регулятор с аналогичным диапазоном входного и выходного напряжения.

Заключение

MAX1932ETC+ это высокоэффективный импульсный регулятор напряжения, который подойдет для широкого спектра применений, особенно там, где важны компактные размеры и низкие потери энергии.
