MAX192BCWP

MAX192BCWP — Аналогово-Цифровой Преобразователь (АЦП) от Analog Devices / Maxim Integrated

Общее описание

MAX192BCWP — это 10-битный последовательный[АЦП с последовательным приближением](https://en.wikipedia.org/wiki/SuccessiveapproximationADC), разработанный компанией Analog Devices / Maxim Integrated. Этот АЦП предназначен для широкого спектра применений, требующих наложения аналогового сигнала в цифровую форму с высокой точностью, высокой скоростью и низким энергопотреблением.

Преимущества

• Высокая точность: 10-битное разрешение позволяет детально оцифровывать аналоговые сигналы.
• Высокая скорость: Частота выборки до 133k выборок в секунду обеспечивает быструю обработку данных.
• Низкое энергопотребление: Оптимизирован для работы с минимальными энергозатратами, что идеально подходит для портативных устройств.
• Компактность: Доступен в 20-наборочном SOIC-корпусе, что упрощает его интеграцию в схемотехнику.

Недостатки

• Ограниченный температурный диапазон: Работает в диапазоне температур от 0°C до 70°C, что может ограничить использование в экстремальных условиях.

Типовое использование

• Цифровые мультиметры: Высокая точность и высокая скорость позволяют использовать АЦП в измерительных приборах.
• Аналоговые интерфейсы: Перевод аналоговых сигналов в цифровую форму для дальнейшей обработки.
• Компьютерные периферийные устройства: Сканеры, принтеры и другие устройства, требующие оцифровки данных.

Рекомендации по применению

• Фильтрация входного сигнала: Для обеспечения высокой точности измерений следует использовать фильтры для подавления шумов.
• Стабильное питание: Требуется обеспечивать стабильное напряжение питания для минимизации погрешности преобразования.

Основные технические характеристики

• Разрядность: 10 бит
• Частота выборки: 133k выборок/с
• Интерфейс данных: Последовательный
• Напряжение питания: Один источник питания от 4.75В до 5.25В
• Температура эксплуатации: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж (SMT)

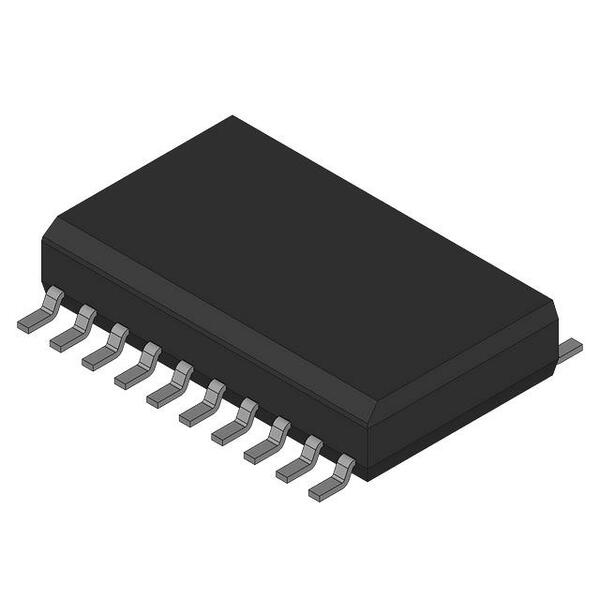

• Корпус: 20-выводной SOIC (ширина 7.50 мм)

Возможные аналоги

• ADS7841Y от Texas Instruments — аналогичный 10-битный АЦП.
• MCP3008-I/P от Microchip Technology — еще один популярный 10-битный АЦП, работающий с последовательным интерфейсом.

Используйте MAX192BCWP от Analog Devices / Maxim Integrated для точного и стабильно быстрого преобразования аналоговых сигналов в цифровую форму в ваших проектах.
