MAX188DCAP

MAX188DCAP от Analog Devices / Maxim Integrated

Общее описание

MAX188DCAP – это 12-разрядный аналогово-цифровой преобразователь (АЦП) на основе архитектуры SAR (которая позволяет последовательно приближать аналого-цифровое преобразование) от Analog Devices и Maxim Integrated. Этот компонент один из немногих способен достигать частоту дискретизации до 133kSPS (килосэмплов в секунду), поддерживая высокую точность и производительность. Он использует интерфейс SPI для обмена данными, что обеспечивает надежное и быстрое взаимодействие с микроконтроллерами и другими цифровыми устройствами.

Преимущества

• Высокоточная передача данных: Разрядность 12 бит обеспечивает исключительную точность измерений.
• Многоканальность: Поддержка конфигурации с 4 или 8 аналоговыми входами позволяет подключать множество источников сигналов.

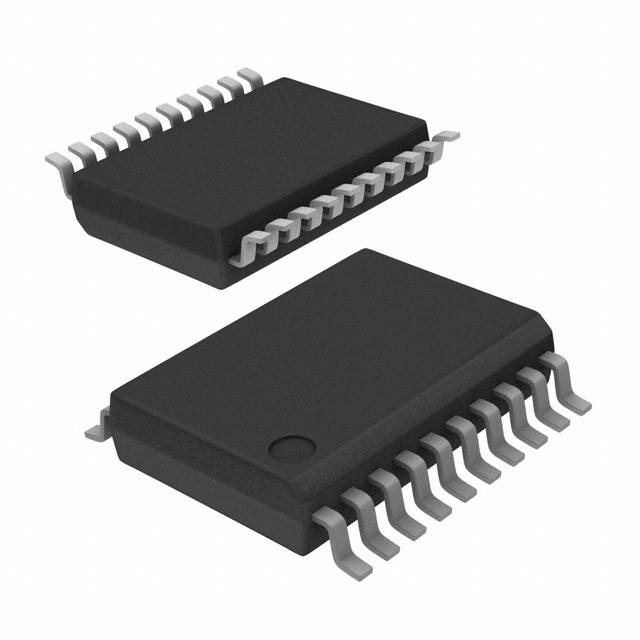

• Компактность: Корпус SSOP-20 (Small Shrink Outline Package) обеспечивает минимальные размеры и удобен для встраиваемых систем.

Недостатки

• Не поддерживает температуры ниже 0°C или выше 70°C: Это ограничивает его использование в экстремальных условиях.
• Устаревший: На сегодняшнем рынке могут быть доступны более новые и усовершенствованные модели.

Типовое использование

• Прецизионные измерительные системы: Использование в системах, где требуется высокая точность измерений, таких как медицинские приборы.
• Промышленная автоматизация: Управление и мониторинг промышленных процессов.
• Бытовая электроника: Применение в системах домашней автоматизации или устройствах, требующих высокую точность передачи аналоговых данных.

Рекомендации по применению

• Использование внешнего опорного напряжения: Это позволяет добиться большей стабильности и точности измерений.
• Коррекция температуры: Учитывая ограничения по температуре работы, важно использовать данный компонент в условиях стабильной окружающей температуры.
• Экранирование и фильтрация: Для снижения шума и помех рекомендуется использовать экранирующие материалы и фильтры.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации (об/с): до 133kSPS
• Количество входов: 4 или 8 (дифференциальные или однофазные)
• Интерфейс передачи данных: SPI
• Конфигурация: MUX-S/H-ADC
• Напряжение питания, аналоговое: ±5В, 5В
• Напряжение питания, цифровое: ±5В, 5В
• Температура эксплуатации: от 0°C до 70°C
• Корпус: 20-SSOP (ширина 5,30 мм)
• Тип монтажа: Поверхностный монтаж (SMD/SMT)

Возможные аналоги

• ADS7924 от Texas Instruments: Одноканальный 12-битный АЦП с аналогичными характеристиками и интерфейсом I²C.
• AD7490 от Analog Devices: 12-битный АЦП с более высокой частотой дискретизации и улучшенными характеристиками.

Заключение

MAX188DCAP – это надежное, проверенное решение для задач, требующих высокоточного аналого-цифрового преобразования. Однако перед выбором данного компонента рекомендуется изучить доступные аналоги и оценить их преимущества.
