MAX183BEWG

MAX183BEWG от Analog Devices / Maxim Integrated

Общее описание: MAX183BEWG — это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) с внешним опорным напряжением. Он использует архитектуру SAR (Successive Approximation Register) и способен преобразовывать аналоговые сигналы с высоким уровнем точности и быстродействием до 2.5 MSPS (миллионов выборок в секунду). Этот АЦП имеет одиночный вход и поддерживает параллельный интерфейс данных.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает точные измерения.
• Быстродействие: Преобразование до 2.5 MSPS позволяет использовать его в приложениях, требующих высокой скорости.
• Гибкость использования: Возможность использования внешнего опорного напряжения дает гибкость в проектировании систем.
• Низкое энергопотребление: Эффективная работа с различными диапазонами напряжений.

Недостатки:

• Необходимость внешнего опорного напряжения: Требует дополнительного компонента для управления опорным напряжением.
• Относительно сложный интерфейс: Параллельный интерфейс может потребовать больше выводов на микроконтроллере или процессоре.

Типовое использование:

• Автоматизация и управление: В системах автоматизации, где требуется точное измерение физических параметров.
• Медицинская электроника: В устройствах медицинской диагностики для обработки биомедицинских сигналов.
• Телекоммуникации: В системах связи для преобразования аналоговых сигналов в цифровую форму.

Рекомендации по применению:

• Используйте качественное внешнее опорное напряжение для обеспечения стабильной и точной работы АЦП.
• Оптимизируйте разводку печатной платы для минимизации шумов и помех, что особенно важно при работе с высокими частотами.
• Проверьте совместимость параллельного интерфейса с используемой микросхемой, чтобы обеспечить корректную передачу данных.

Основные технические характеристики:

• Разрешение: 12 бит
• Частота выборок: до 2.5 MSPS
• Количество входов: 1 (одиночный)
• Тип входа: Однополярный
• Интерфейс данных: Параллельный
• Архитектура: SAR
• Тип опорного напряжения: Внешнее
• Диапазон напряжений питания (аналоговое): -16.5V ~ -10.8V, 4.75V ~ 5.25V
• Диапазон напряжений питания (цифровое): -16.5V ~ -10.8V, 4.75V ~ 5.25V
• Температурный диапазон: -40°C ~ 85°C

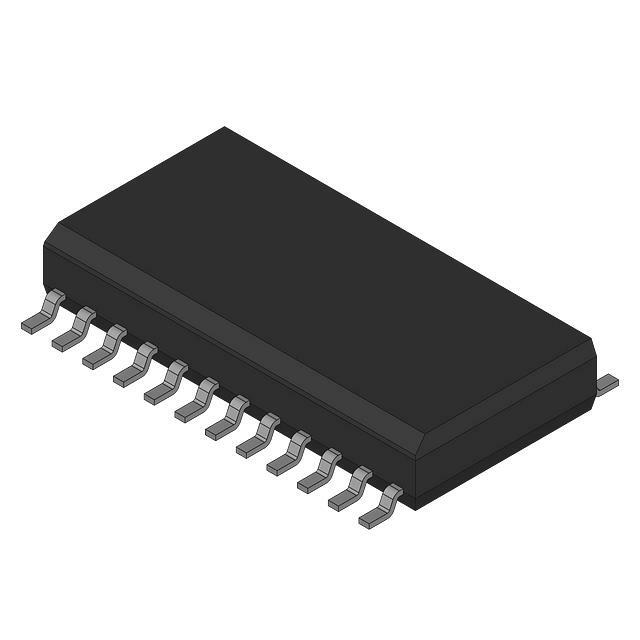

• Корпус: 24-SOIC (7.50mm Width)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• ADS7825E от Texas Instruments: Тоже является 12-битным АЦП, но предлагает другие параметры напряжения питания и интерфейс.
• AD7890BRZ-10 от Analog Devices: Вариант с чуть большим напряжением питания и отличающимися техническими характеристиками.
