MAX17645DEVKITB# от Analog Devices / Maxim Integrated

Общее описание

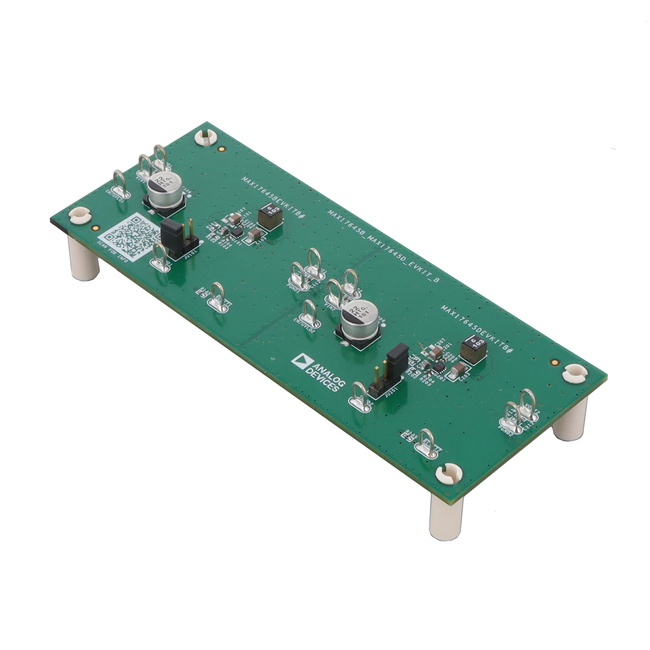

Комплект разработки MAX17645DEVKITB# представляет собой полностью оснащенную плату для оценки работы импульсного понижающего (step-down) DC-DC преобразователя MAX17645D от Analog Devices / Maxim Integrated. Этот комплект позволяет пользователям быстро и легко оценить ключевые характеристики и осуществить тестирование в реальных условиях.

Преимущества

• Удобство использования: Полностью оснащенная плата для быстрого старта
• Высокая эффективность: Оптимизирован для высокоэффективной работы
• Гибкость: Поддерживает широкий диапазон входных и выходных напряжений

Недостатки

• Ограничение по току: Максимальный выходной ток ограничен 1А
• Сложность для новичков: Требуются базовые знания по электронике для полной интеграции

Типовое использование

• Оценка характеристик DC-DC преобразователя для применения в конечных устройствах
• Разработка и прототипирование источников питания
• Обучающие цели для студентов и инженеров

Рекомендации по применению

• Используйте в рамках рекомендованных характеристик входного и выходного напряжения
• Обеспечьте адекватное охлаждение при длительной работе при высоких нагрузках
• Учтите рекомендации по подключению и прокладке проводников для минимизации шума

Основные технические характеристики

• Основная целевая задача: Понижающий (step-down) DC-DC преобразователь
• Кол-во выходов и тип: Один, не изолированный
• Выходное напряжение: 5 В
• Выходной ток: До 1 А
• Входное напряжение: От 7 В до 36 В
• Топология регулятора: Buck (понижающий)
• Частота переключения: 650 кГц
• Тип платы: Полностью оснащенная
• Комплект поставки: Плата

Возможные аналоги

• MAX17644EVKIT#: Плата для оценки DC-DC преобразователя с немного другими параметрами работы
• LTM4644EY-1: Модуль понижающего преобразователя от Analog Devices для использования в схожих приложениях

Заключение

Комплект разработки MAX17645DEVKITB# — это идеальный выбор для инженеров, нуждающихся в быстром способе оценки и тестирования понижающего DC-DC преобразователя MAX17645D. Он предлагает высокую эффективность и гибкость, что делает его полезным инструментом при разработке и оптимизации источников питания различных электронных устройств.
