MAX17580EVKIT#

MAX17580EVKIT# от Analog Devices / Maxim Integrated

Общее Описание

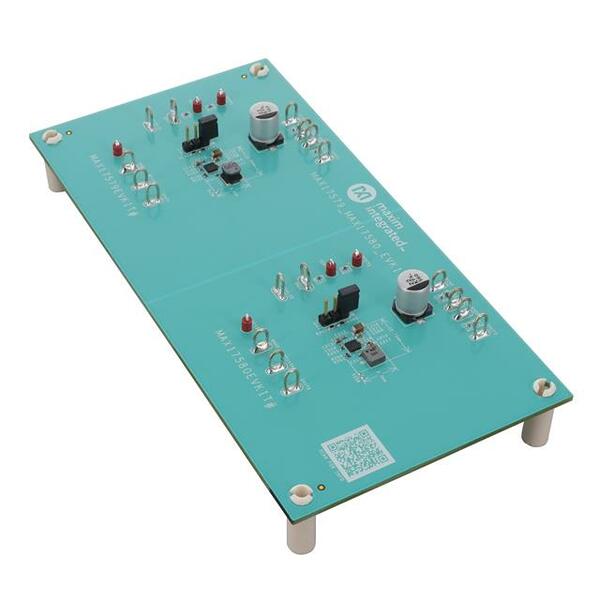

MAX17580EVKIT# - это отладочная плата для высокоэффективного DC-DC преобразователя с отрицательным напряжением выхода. Она разработана для демонстрации работы и оценки характеристик интегральной схемы MAX17580. Эта плата идеально подходит для быстрой и легкой проверки характеристик устройства перед его интеграцией в собственные проекты.

Преимущества

• Высокая эффективность: Использование синхронного выпрямления для минимизации потерь энергии.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 16 до 55 Вольт.
• Простота использования: Полностью собранная и проверенная плата.
• Гибкость: Возможность настройки выхода в диапазоне от -1.3В до -28В.

Недостатки

• Ограничение максимальной выходной мощности до 1.951 Вт.
• Требуется источник питания с высоким входным напряжением (16-55 В).

Типовое Использование

• Преобразование положительного напряжения в отрицательное для питания аналоговых цепей.
• Испытательные и измерительные приборы.
• Питание операционных усилителей и других аналоговых устройств.
• Подача питания в промышленных и автомобильных применениях.

Рекомендации по Применению

• Убедитесь в наличии надежного источника питания с входным напряжением в требуемом диапазоне 16-55 В.
• Плата рассчитана на рабочую частоту переключения 600 кГц, что обеспечивает компактные размеры и меньшую нагрузку на конденсаторы.
• Для запуска и тестирования использовать осциллограф и мультиметр для проверки выходных характеристик платы.

Основные Технические Характеристики

• Входное напряжение: 16 В - 55 В
• Выходное напряжение: -5 В (регулируемое от -1.3 В до -28 В)
• Максимальный выходной ток: 300 мА
• Максимальная выходная мощность: 1.951 Вт
• Топология регулятора: Inverting (инвертирующий)
• Частота переключения: 600 кГц
• Тип платы: Полностью собранная и проверенная
• Комплектация: Отладочная плата

Возможные Аналоги

• LT8490 от Analog Devices: Аналогичный высокоэффективный DC-DC преобразователь.
• TS30041 от Semtech: Понижающий преобразователь с максимальным вх. напряжением до 40 В.
• LMR16030 от Texas Instruments: Стандартный понижающий преобразователь с напряжением питания до 60 В.

Эта отладочная плата позволит разработчикам быстро и эффективно оценить все преимущества и функциональные возможности схемы MAX17580, а также существенно сократить время на разработку и тестирование конечных устройств.
