MAX17532AUBEVKIT#: Набор для оценки

Общее описание

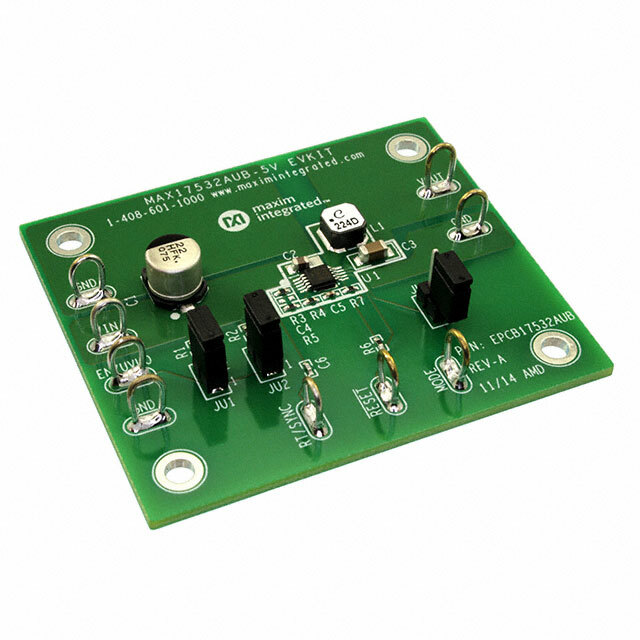

Набор MAX17532AUBEVKIT# представляет собой готовую плату для оценки контроллера понижающего преобразователя DC/DC MAX17532 от Analog Devices / Maxim Integrated. Этот комплект позволяет пользователям быстро и легко оценить работу преобразователя и его режимы, обеспечивая рабочее напряжение выходного сигнала в 5 В и ток до 100 мА.

Преимущества

• Высокая эффективность: благодаря использованию технологии синхронного выпрямления.
• Широкий диапазон входного напряжения: от 6 В до 42 В, что делает его универсальным для различных применений.
• Минимальные внешние компоненты: что упрощает проектирование и уменьшает стоимость системы.
• Компактный размер: позволяет интегрировать в компактные решения.

Недостатки

• Максимальный выходной ток ограничен до 100 мА, что может быть недостаточно для приложений с высокой нагрузкой.

Типовое использование

• Преобразователи напряжения для источников питания: подходит для использования в системах питания широкого диапазона.
• Промышленные приложения: благодаря возможности работы в широком диапазоне входного напряжения.
• Различные встроенные системы: для работы с микроконтроллерами и цифровой логикой.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 6 В - 42 В, чтобы избежать повреждения компонента.
• Обеспечьте достаточную вентиляцию: особенно если устройство работает при высоких температурах или с максимальной нагрузкой.
• Проверьте возможные аналогичные компоненты для вашей схемы, если ток нагрузки превышает 100 мА.

Основные технические характеристики

• Рабочее входное напряжение: 6 В - 42 В
• Выходное напряжение: 5 В
• Выходной ток: до 100 мА
• Тип регулятора: Понижающий (Buck)
• Частота переключения: 220 кГц
• Тип платы: Полностью укомплектованная (Fully Populated)
• Интегральная схема: MAX17532

Возможные аналоги

• LM2675 от Texas Instruments: похожий контроллер понижающего преобразователя с выходным током до 1A.
• LT3971 от Linear Technology: еще один аналог с расширенными возможностями по входному и выходному напряжению.
• TPS54331 от Texas Instruments: предлагает более высокий ток выхода до 3 A, но может потребовать больше внешних компонентов.

Заключение

Набор MAX17532AUBEVKIT# от Analog Devices / Maxim Integrated предоставляет простое и быстрое решение для оценки понижающего преобразователя DC/DC. Этот комплект идеально подходит как для профессионалов, так и для энтузиастов, работающих с электроникой и системами питания.
