MAX170CCPA+

MAX170CCPA+ от Analog Devices / Maxim Integrated

Общее описание

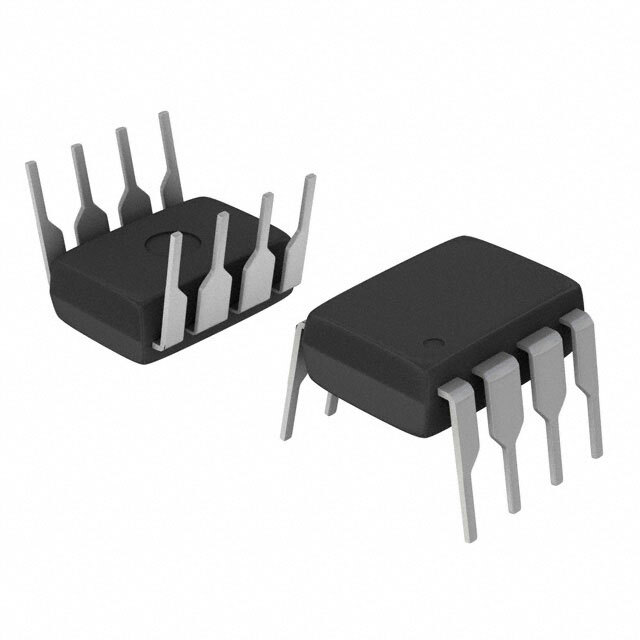

MAX170CCPA+ представляет собой высококачественный 12-битный аналого-цифровой преобразователь (ADC) с последовательной архитектурой приближения (SAR). Этот компактный ADC поставляется в 8-контактном корпусе PDIP. Он предназначен для высокоточных измерений и подходит для широкого диапазона приложений, требующих преобразования аналогового сигнала в цифровой.

Преимущества

• Высокое разрешение: 12-битный ADC обеспечивает точное преобразование аналоговых сигналов.
• Простая интеграция: компактный корпус и простой интерфейс облегчают интеграцию в существующие системы.
• Высокая скорость выборки: доступны скорости до 125k выборок в секунду, что позволяет использовать его в быстродействующих приложениях.
• Широкий диапазон напряжений питания: поддержка аналогового питания от 5V до 15V и цифрового питания от -12V до 15V.

Недостатки

• Ограниченная рабочая температура: диапазон рабочей температуры составляет от 0°C до 70°C, что может ограничить применение в экстремальных условиях.
• Отсутствие встроенных функций: отсутствие дополнительных встроенных функций, таких как программируемые усилители или многоканальные входы.

Типовое использование

• Медицинское оборудование: высокоточные измерения биопотенциалов.
• Автоматизация и управление: системы мониторинга и управления процессами.
• Измерительные приборы: цифровые мультиметры, осциллографы и другие измерительные устройства.
• Аудиотехника: аналого-цифровой интерфейс для аудиосигналов.

Рекомендации по применению

• Фильтрация и защита входного сигнала: рекомендуется использование фильтров и защитных цепей для уменьшения шумов и защиты от перенапряжений.
• Согласование уровней: важно правильно согласовать уровни входных и выходных сигналов для оптимальной работы.
• Теплоотвод: несмотря на относительно низкое тепловыделение, рекомендуется учитывать теплоотвод при проектировании схемы.

Основные технические характеристики

• Разрядность ADC: 12 бит
• Частота выборки: до 125k выборок в секунду
• Входы: 1 однонаправленный вход
• Интерфейс данных: SPI
• Архитектура: SAR (Последовательное приближение)
• Тип опорного сигнала: Внутренний
• Напряжение питания (аналоговое): 5V до 15V
• Напряжение питания (цифровое): -12V до 15V
• Рабочая температура: 0°C до 70°C
• Корпус: 8-PDIP
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• MAX186BCPA+: 12-битный ADC от Maxim Integrated с более низким потреблением энергии.
• AD7896ANZ: 12-битный SAR ADC от Analog Devices с высокой точностью и низким уровнем шума.
• MCP3201-BI/P: 12-битный SAR ADC от Microchip Technology с аналогичными характеристиками и меньшими габаритами.
