MAX1709EUI+

MAX1709EUI+ от Analog Devices / Maxim Integrated

Общее описание

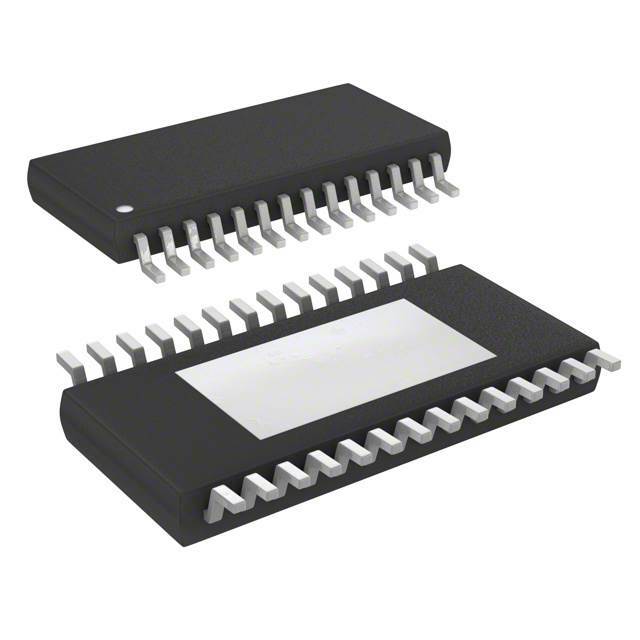

MAX1709EUI+ — это высокоэффективный импульсный регулятор напряжения типа Boost с регулируемым выходом, разработанный компанией Analog Devices / Maxim Integrated. Этот компонент предназначен для преобразования входного напряжения в более высокое выходное напряжение, обеспечивая стабильную работу даже при низком входном напряжении. Корпус компонента — 28-TSSOP с демонстрирующей площадкой для улучшенного теплового отвода.

Преимущества

• Высокая эффективность: Энергосбережение и уменьшение тепловых потерь благодаря высокому КПД.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 0.7 В до 5 В.
• Регулируемое выходное напряжение: Возможность настройки выходного напряжения для различных применений.
• Высокий выходной ток: Максимальный выходной ток до 7.5 А, что позволяет использовать его в мощных устройствах.
• Компактный корпус: Упрощенное монтажное решение благодаря корпусу типа 28-TSSOP с улучшенным тепловым отводом.

Недостатки

• Отсутствие синхронного выпрямителя: Меньшая эффективность при низком входном напряжении по сравнению с синхронными выпрямителями.
• Точность регулировки может требовать дополнительных внешних компонентов: Необходимость настройки дополнительных элементов для повышения точности выходного напряжения.

Типовое использование

MAX1709EUI+ применяется в различных устройствах с требованием повышения напряжения:

• Портативные устройства и гаджеты
• Электронные игрушки
• Промышленные контроллеры и системы
• Преобразователи питания для ситем backup питания и резервных аккумуляторных батарей

Рекомендации по применению

• Использование теплоотвода: Обеспечение надлежащего отвода тепла для поддержания температуры компонента в пределах рабочей температуры.
• Правильный подбор индуктивности и конденсаторов: Использование рекомендуемых значений индуктивности и конденсаторов для минимизации пульсаций и повышения стабильности работы.
• Защита от перегрузки: Включение в схему защитных диодов и предохранителей для обеспечения безопасности и надежности работы.

Основные технические характеристики

• Входное напряжение: от 0.7 В до 5 В
• Выходное напряжение: от 2.5 В (3.3В, 5В) до 5.5 В, регулируемое
• Максимальный выходной ток: 7.5 А
• Частота переключения: от 350 кГц до 1 МГц
• Рабочая температура: от -40°C до +85°C (TA)
• Корпус: 28-TSSOP-EP (с демонстрирующей площадкой)

Возможные аналоги

• LT1370CR от Analog Devices
• TPS61030PWPR от Texas Instruments
• LM2623MM от Texas Instruments

MAX1709EUI+ — это надежное решение для создания высокоэффективных преобразователей напряжения в современных электронных устройствах.
