MAX163CEWG

MAX163CEWG - Аналого-цифровой преобразователь

Общее описание

MAX163CEWG от Analog Devices / Maxim Integrated — это высокопроизводительный аналогово-цифровой преобразователь (ADC) с разрешением 12 бит и одной входной линией. Устройство построено на архитектуре SAR (Successive Approximation Register) и обладает встроенной схемой захвата и удержания (S/H). Данный ADC предназначен для преобразования аналоговых сигналов в цифровые с высокой точностью и низким уровнем шума.

Преимущества

• Высокая точность: Разрешение 12 бит обеспечивает точное и надежное измерение.
• Широкий диапазон питания: Поддерживает как аналоговое, так и цифровое питание от -11.4V до -15.75V и от 4.75V до 5.25V.
• Интегрированное решение: Встроенная схема захвата и удержания упрощает процесс преобразования и повышает его точность.
• Удобство монтажа: Корпус типа 24-SOIC позволяет легко монтировать устройство на плату.

Недостатки

• Ограниченное количество входов: Только один вход, что может быть недостаточно для многоканальных измерений.
• Параллельный интерфейс: Параллельный интерфейс передачи данных может требовать большего количества выводов и усложнить интеграцию в системы с ограниченным числом равноценностей.

Типовое использование

MAX163CEWG широко применяется в различных областях, таких как:

• Медицинские приборы
• Промышленные системы управления
• Научные исследования и лабораторные приборы
• Измерительные и тестовые устройства

Рекомендации по применению

• Фильтрация входного сигнала: Используйте фильтры на входе для подавления высокочастотных помех.
• Заземление: Обеспечьте надежное заземление для минимизации шумов и повышения точности измерений.
• Питание: Поддерживайте стабилизированное питание в рекомендованных диапазонах напряжений.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: 100 тысяч выборок в секунду
• Количество входов: 1 (однополярный вход)
• Интерфейс передачи данных: Параллельный
• Питание аналоговой части: -11.4V ~ -15.75V, 4.75V ~ 5.25V
• Питание цифровой части: -11.4V ~ -15.75V, 4.75V ~ 5.25V
• Диапазон рабочих температур: -40°C ~ 85°C

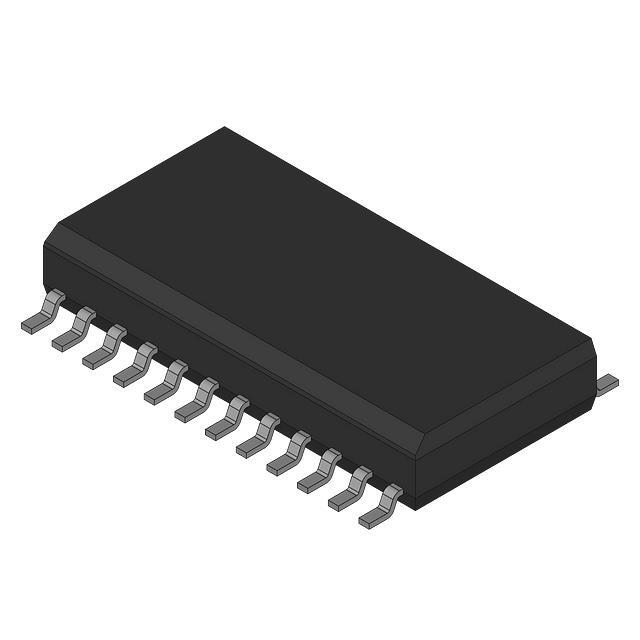

• Корпус: 24-SOIC (7.50 мм в ширину)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADC121S021 от Texas Instruments
• MCP3201 от Microchip Technology
• ADS1115 от Texas Instruments

Это описание поможет вам лучше понять возможности и ограничения ADC MAX163CEWG и успешно интегрировать его в ваши проекты.
