MAX158AEAI

MAX158AEAI - 8-Битный АЦП с Высокой Скоростью

Производитель: Analog Devices / Maxim Integrated

Общее Описание:

MAX158AEAI представляет собой высокоскоростной 8-битный аналогово-цифровой преобразователь (АЦП) с восьмиканальным входным мультиплексором (MUX). Он сочетает в себе быстродействие, высокую точность и надежность, что делает его идеальным решением для различных применений в области цифровой обработки сигналов.

Преимущества:

• Высокая Скорость: АЦП обеспечивает частоту выборки до 400 тыс. отсчетов в секунду, что позволяет использовать его в приложениях, требующих быстрого преобразования аналоговых сигналов в цифровые.
• Многоканальный Вход: Восемь входных каналов, что упрощает работу с несколькими источниками сигнала.
• Компактность: Корпус типа 28-SSOP (поверхностный монтаж) позволяет экономить место на плате.
• Гибкость Использования: Внутренний и внешний опорные напряжения обеспечивают простоту настройки системы.

Недостатки:

• Ограниченная Разрядность: Только 8 бит, что может быть недостаточно для высокоточных приложений.
• Необходимо внешнее управление: Требуется внешний микроконтроллер или процессор для управления и чтения данных.

Типовое Использование:

• Аналого-цифровое преобразование сигналов в системах обработки данных.
• Цифровые осциллографы для захвата и анализа данных.
• Контрольно-измерительные системы для мониторинга различных параметров.
• Приложения в системах автоматизации и управления.

Рекомендации по Применению:

• Убедитесь, что питание и опорное напряжение находятся в пределах рекомендуемых диапазонов.
• Используйте байпасные конденсаторы для фильтрации шума на линиях питания.
• Защитите входные сигналы от перенапряжения, чтобы избежать повреждения устройства.

Основные Технические Характеристики:

• Количество Разрядов (АЦП): 8 бит
• Частота Выборки: до 400 тыс. отсчетов в секунду
• Количество Входов: 8
• Тип Входа: Однополюсный
• Интерфейс Данных: Параллельный
• Архитектура: Flash
• Опорное Напряжение: Внешнее, Внутреннее
• Напряжение Питания (Аналоговое): 4.75 В - 5.25 В
• Напряжение Питания (Цифровое): 4.75 В - 5.25 В
• Рабочая Температура: -40°C ~ 85°C

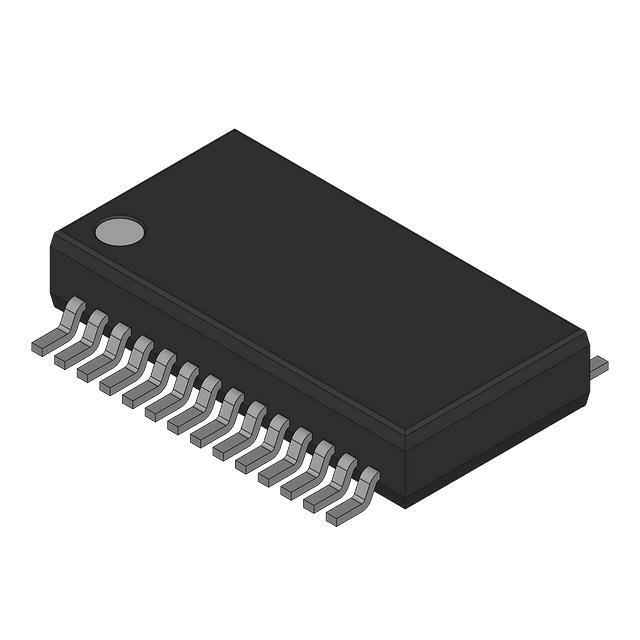

• Корпус: 28-SSOP (шириной 5.30 мм)

Возможные Аналоги:

• ADC0809CCN от Texas Instruments: 8-битный АЦП с 8 каналами и мультиплексором.
• ADC0820CCWM от ON Semiconductor: 8-битный АЦП с высокой скоростью и параллельным интерфейсом.

Подобный компонент, как MAX158AEAI, обеспечит точное и быстрое преобразование аналоговых сигналов в цифровые данные, обеспечивая надежную основу для вашего проекта.
