MAX154BENG

Описание для MAX154BENG от Analog Devices / Maxim Integrated

Общее описание

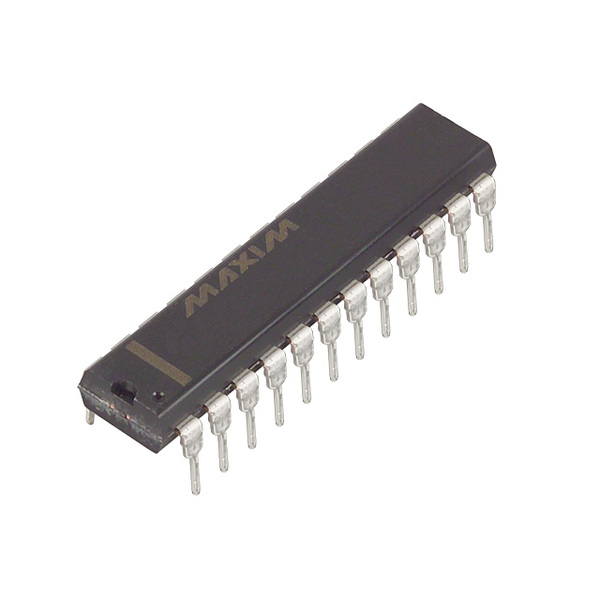

MAX154BENG — это 8-битный аналого-цифровой преобразователь (АЦП) с архитектурой «флэш» от компании Analog Devices / Maxim Integrated. Этот АЦП предназначен для высокоскоростного преобразования аналоговых сигналов в цифровую форму и имеет четыре независимых входа. Устройство выполнено в корпусе 24-PDIP, что позволяет удобно монтировать его на печатной плате.

Преимущества

• Высокая скорость преобразования: Поддержка скорости выборки до 400 тыс. выборок в секунду делает этот АЦП идеальным для приложений, требующих быстрой обработки данных.
• Многообразие входов: Наличие четырех входных каналов позволяет обрабатывать несколько сигналов одновременно.
• Простота интерфейса: Параллельный интерфейс данных упрощает интеграцию с микропроцессорами и микроконтроллерами.

Недостатки

• Ограниченная разрядность: 8-битная точность может быть недостаточной для применений, требующих высокой точности измерений.
• Устаревший компонент: Этот компонент является устаревшим (обозначен как Obsolete), что может означать трудности с его приобретением в будущем.

Типовое использование

• Обработки изображений и видео: Высокая скорость выборки позволяет использовать этот АЦП в системах обработки изображений и видео.
• Цифровая обработка сигналов: Подходит для приложений, где требуется быстрая дискретизация сигналов, таких как анализ звука и радиосигналов.
• Измерительные приборы: Используется в различных измерительных приборах для оцифровки аналоговых сигналов.

Рекомендации по применению

• Использование внутренних и внешних опорных напряжений: В зависимости от требований можно использовать либо внутреннее, либо внешнее опорное напряжение.
• При проектировании печатных плат: Следует учитывать конструктивные особенности корпуса 24-PDIP и оптимально разместить элементы для предотвращения электрических шумов.
• Продление срока службы: Учитывая статус устаревшего компонента, рекомендуется искать потенциальную замену или запасные компоненты для долгосрочных проектов.

Основные технические характеристики

• Разрядность: 8 бит
• Скорость выборки: до 400 тыс. выборок в секунду
• Количество входов: 4
• Тип входа: Однополярный (Single Ended)
• Интерфейс данных: Параллельный
• Конфигурация: Мультиплексор - Удержание образца - АЦП (MUX-S/H-ADC)
• Отношение Удержание образца:АЦП: 1:1
• Напряжение питания аналоговой части: 5 В
• Напряжение питания цифровой части: 5 В
• Опорное напряжение: Внутреннее
• Рабочая температура: от -40°C до +85°C
• Корпус: 24-DIP (0.300", 7.62 мм)
• Монтаж: Сквозное отверстие (Through Hole)

Возможные аналоги

• ADC0804: 8-битный АЦП с низкой стоимостью от Texas Instruments
• MCP3008: 10-битный АЦП от Microchip с несколько большими возможностями и SPI интерфейсом
• ADS7861: Высокоскоростной АЦП от Texas Instruments с большей разрядностью и скоростью выбора

Используйте данные рекомендации и технические характеристики, чтобы эффективно интегрировать MAX154BENG в ваши проекты.
