MAX154AENG+

MAX154AENG+ от Analog Devices / Maxim Integrated

Общее описание

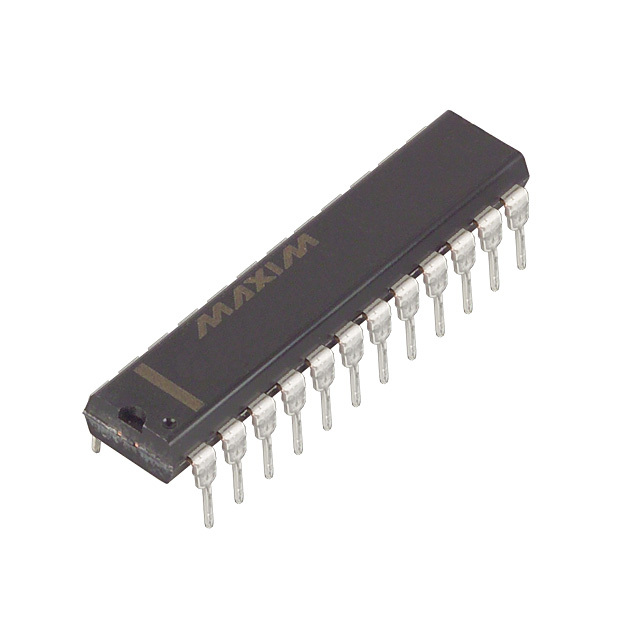

MAX154AENG+ - это 8-битный аналогово-цифровой преобразователь (ADC) производства Analog Devices / Maxim Integrated, предназначенный для преобразования аналоговых сигналов в цифровые данные. Он обладает четырьмя каналами ввода и внутренним опорным источником. Устройство поставляется в 24-выводном PDIP корпусе и является отличным выбором для применения в различных системах сбора данных и измерения.

Преимущества

• Интерфейс параллельных данных: Упрощает интеграцию и повысит скорость передачи данных.
• Встроенный мультиплексор и схемы захвата/удержания: Сокращает количество внешних компонентов и упрощает схемотехнику.
• Разрешение 8 бит: Обеспечивает точное и надежное преобразование аналогового сигнала в цифровой.

Недостатки

• Устаревший статус: Устройство устарело и может быть трудно найти, если потребуется заменить его в будущем.
• Входы с одинарным окончанием: Могут потребоваться дополнительные схемы для обработки дифференциальных сигналов.

Типовое использование

• Системы сбора данных
• Измерительные приборы
• Преобразователи сигналов
• Управление процессами

Рекомендации по применению

• Питание: Убедитесь, что к устройству подается стабильное напряжение питания 5В для аналоговой и цифровой части.
• Распиновка: Правильное подключение всех выводов схемы, особенно данных и адресных линий.
• Фильтрация: Используйте рекомендуемые фильтры для уменьшения шума и повышения точности измерений.

Основные технические характеристики

• Разрядность: 8 бит
• Частота выборки (в секунду): 400 кГц
• Количество входов: 4
• Тип входа: Однополярный
• Интерфейс данных: Параллельный
• Конфигурация: MUX-S/H-ADC
• Количество АЦП: 1
• Архитектура: Flash
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: 5В
• Особенности: Выбор адреса
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус / упаковка: 24-DIP (0.300", 7.62mm)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• Однокристальные аналоги: MAX152/153 от Maxim Integrated
• Многоканальные аналоги: AD7823 от Analog Devices, Inc.
• ADC с большей разрядностью: MCP3008 от Microchip Technology (10 бит)

Используйте этот пример как эталон и не забудьте поддерживать связь с производителем или поставщиком для получения более подробной информации и обновлений по отношению к доступности и альтернативам.
