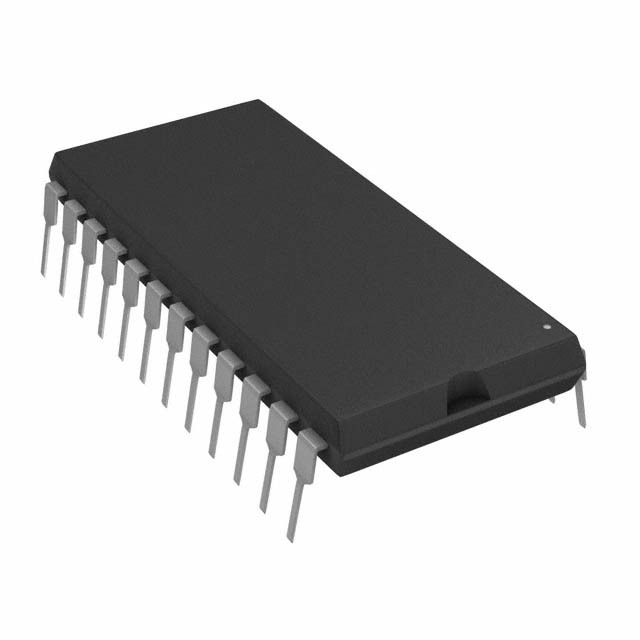

MAX1490BEPG+

MAX1490BEPG+ от Analog Devices / Maxim Integrated

Общее описание

MAX1490BEPG+ - это интегральная микросхема трансивера, поддерживающая протоколы RS422 и RS485. Устройство предназначено для полного дуплексного обмена данными и идеально подходит для использования в промышленной автоматике, системах управления и других приложениях, требующих надежного и эффективного приема и передачи данных.

Преимущества

• Высокая скорость передачи данных: MAX1490BEPG+ поддерживает скорость передачи данных до 250 kbps, что делает его полезным для множества промышленных приложений.
• Широкий диапазон напряжений питания: Устройство работает при напряжении питания от 4,5 В до 5,5 В.
• Высокая устойчивость: Благодаря встроенной гистерезисной функции приемника (70 мВ) трансивер обладает хорошей устойчивостью к шумам.
• Широкий диапазон рабочих температур: Подходит для использования в различных условиях окружающей среды с диапазоном рабочих температур от -40°C до +85°C.

Недостатки

• Способ монтажа: Через отверстие (DIP корпус), что может потребовать больше места на печатной плате по сравнению с поверхностным монтажом.
• Скорость передачи данных: Максимальная скорость передачи данных составляет 250 kbps, что может быть недостаточно для очень высокоскоростных приложений.

Типовое использование

• Промышленные системы автоматизации
• Системы управления процессами
• Промышленные сети
• Передача данных в требовательных условиях

Рекомендации по применению

• Убедитесь в соответствии электрических параметров устройства требованиям вашего проекта.
• Используйте дополнительные фильтры и защиты от перегрузок, если устройство будет эксплуатироваться в условиях сильных электромагнитных помех.
• Обратите внимание на температурные характеристики и обеспечьте соответствующую терморегуляцию в случае экстремальных температур.

Основные технические характеристики

• Протоколы: RS422, RS485
• Количество драйверов/приемников: 1/1
• Режим дуплекса: Полный дуплекс
• Гистерезис приемника: 70 мВ
• Скорость передачи данных: до 250 kbps
• Напряжение питания: 4,5 В ~ 5,5 В
• Рабочая температура: -40°C ~ 85°C
• Монтажный тип: Через отверстие (Through Hole)
• Корпус: 24-DIP (0,600", 15,24 мм)
• Корпус для поставки: 24-PDIP

Возможные аналоги

• SN75176 от Texas Instruments
• ADM485 от Analog Devices
• MAX485 от Maxim Integrated

MAX1490BEPG+ - это надежное и гибкое решение для различных задач передачи данных в промышленных и других приложениях.
