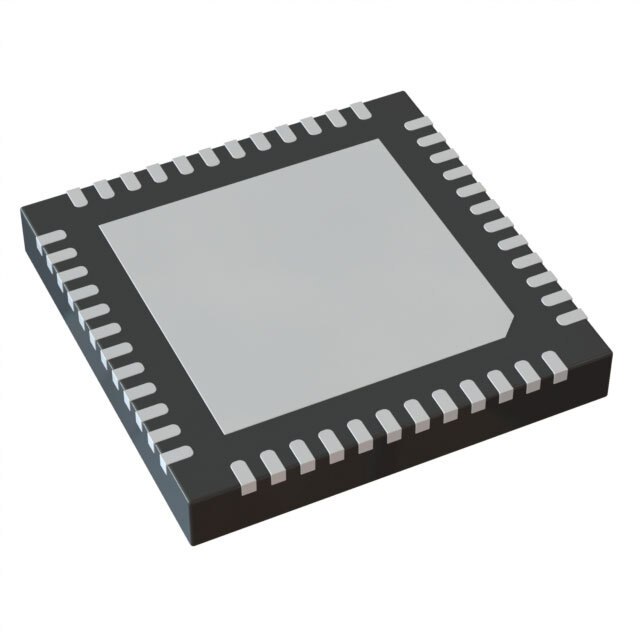

MAX14830ETM+

MAX14830ETM+ от Analog Devices / Maxim Integrated

Общее описание: MAX14830ETM+ — это высокопроизводительный четырехканальный UART (Universal Asynchronous Receiver Transmitter), который поддерживает протоколы RS232 и RS485. Устройство позволяет легко добавлять возможности последовательной связи в различные приложения и совместимо с широким диапазоном напряжений питания.

Преимущества:

• Четыре канала UART позволяют поддерживать несколько последовательных устройств одновременно, что снижает сложность системы и упрощает разработку.
• Поддержка RS232 и RS485 дает гибкость в применении, позволяя использовать устройство в разных сценариях связи.
• Встроенный FIFO на 128 байт повышает производительность за счет уменьшения частоты прерываний процессора и увеличения скорости передачи данных.
• Поддержка IrDA (инфракрасный интерфейс) обеспечивает дополнительную гибкость в беспроводной передаче данных между устройствами.
• Автоматическое управление потоком помогает предотвратить потерю данных при работе с высокими скоростями передачи.

Недостатки:

• В некоторых случаях могут потребоваться внешние компоненты для реализации полной совместимости с определенными протоколами связи.
• Сложность проектирования схемы может увеличиться при использовании всех четырех каналов одновременно.

Типовое использование:

• Промышленные системы автоматизации: для обмена данными между различными устройствами и системами управления.
• Телеметрия и сбор данных: для сбора и передачи данных от датчиков и измерительных приборов.
• Медицинское оборудование: для надежной и быстрой передачи данных в медицинских учреждениях.
• Эмбеддед-системы: встраивание в микроконтроллерные системы для расширения функциональности связи.

Рекомендации по применению:

• Убедитесь, что используемое напряжение питания соответствует рабочему диапазону устройства (1.71V ~ 3.6V).
• При проектировании схемы особое внимание уделите размещению и соединению земляных линий, чтобы минимизировать шум.
• Если устройству требуется взаимодействие с высокоскоростными данными, рекомендуется воспользоваться функцией автоматического управления потоком.

Основные технические характеристики:

• Количество каналов: 4 (QUART)
• Протоколы связи: RS232, RS485
• Размер FIFO: 128 байт
• Напряжение питания: 1.71V ~ 3.6V
• Поддержка IrDA: Да
• Автоматический контроль потока: Да
• Корпус: 48-TQFN (7x7)

Возможные аналоги:

• MAX14850: Подобный четырехканальный UART с поддержкой RS485.
• MAX3108: Компактный одноканальный UART с похожими функциональными возможностями.
• MCP2200 от Microchip: Двухканальный UART с встроенной функцией USB-UART конвертера.

Заключение: MAX14830ETM+ — это универсальный и надежный четырехканальный UART, который подходит для множества задач, требующих последовательной передачи данных, и предоставляет множество функций, облегчающих разработку и эксплуатацию сложных систем.
