MAX146BEAP/GH9

Описание для сайта

Компонент: MAX146BEAP/GH9

Производитель: Analog Devices / Maxim Integrated

Общее описание

MAX146BEAP/GH9 - это высокоточный монолитный 12-битный АЦП с последовательным интерфейсом. Устройство предназначено для преобразования аналоговых сигналов в цифровую форму и включает 8 входных каналов. Преобразователь выполнен по схеме с выборкой и удержанием (SAR), обеспечивая высокую скорость и точность измерений.

Преимущества

• Высокая точность: 12-битное разрешение позволяет выполнять точные измерения.
• Многоканальность: 8 входов позволяют одновременно контролировать несколько сигналов.
• Широкий диапазон напряжений питания: поддержка аналогового и цифрового напряжения питания от 2.7 В до 3.6 В.
• Гибкость интерфейсов: поддержка SPI, QSPI, Microwire и DSP интерфейсов.

Недостатки

• Требуется внешняя опорная схема для повышенной точности.
• Могут требоваться дополнительные защиты при работе в агрессивных средах или при высоких напряжениях.

Типовое использование

• Медицинские устройства для мониторинга состояния здоровья.
• Промышленные системы управления и автоматизации.
• Измерительные и контрольные приборы.
• Системы сбора данных и логгеры.

Рекомендации по применению

• Используйте подходящую внешнюю опору для улучшения точности.
• Не превышайте рекомендуемый диапазон напряжений питания.
• Для длинных соединительных линий используйте экранированные кабели для уменьшения помех.
• Предусмотрите правильно заземление для минимизации паразитных сигналов.

Основные технические характеристики

• Разрешение: 12 бит
• Частота дискретизации: до 133k выборок в секунду
• Количество входов: 8 (дифференциальные или одинарные)
• Интерфейс данных: 4-проводной последовательный (SPI, QSPI, Microwire, DSP)
• Напряжение питания, аналоговое: 2.7 В ~ 3.6 В
• Напряжение питания, цифровое: 2.7 В ~ 3.6 В
• Температурный диапазон: -40°C ~ 85°C

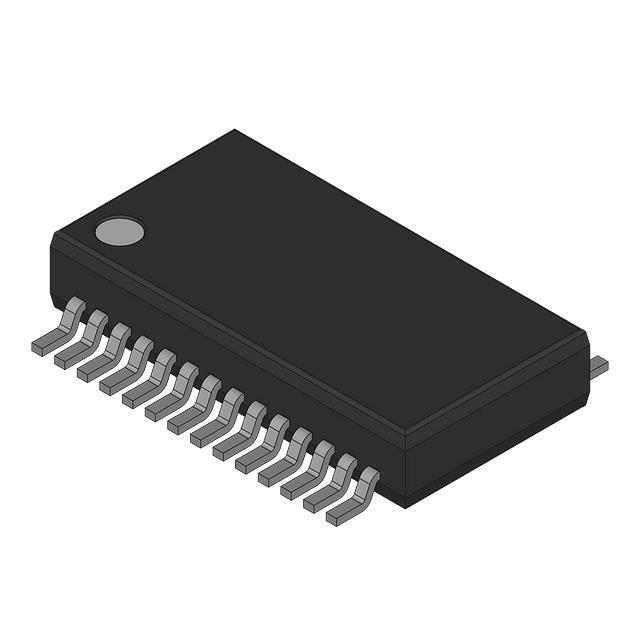

• Корпус: Surface Mount, 20-SSOP (ширина 5.30 мм)

Возможные аналоги

• ADS7828 от Texas Instruments
• MCP3208 от Microchip Technology
• AD7888 от Analog Devices
