MAX1449EHJ+

MAX1449EHJ+ - 10 Битный АЦП с Конвейерной Архитектурой

Производитель: Analog Devices / Maxim Integrated

Категория: Интегральные схемы (ICs) / Аналого-цифровые преобразователи (ADC)

Общее описание: MAX1449EHJ+ — это высокопроизводительный 10-битный АЦП с конвейерной архитектурой. С возможностью выборки до 105 МГц, этот преобразователь идеально подходит для приложений, требующих высокой скорости и точности в преобразовании аналогового сигнала в цифровой.

Преимущества:

• Высокая скорость выборки: до 105MSPS
• Высокая точность: 10-битное разрешение
• Большой динамический диапазон
• Широкий диапазон входных напряжений: Поддержка дифференциального и однонаправленного входа
• Гибкость в использовании: Поддержка внутреннего и внешнего опорного напряжения

Недостатки:

• Относительно высокая стоимость по сравнению с АЦП с меньшими характеристиками
• Требует стабилизированного источника питания

Типовое использование:

• Цифровая обработка изображений
• Высокоскоростная еще-обработка сигналов
• Передача данных по беспроводным каналам
• Медицинская техника и оборудование для визуализации
• Инструментальные измерения и анализ

Рекомендации по применению:

• Убедитесь в надлежащем охлаждении и избегании перегрева устройства.
• Используйте стабилизированные источники питания для минимизации шума.
• Следите за правильной прокладкой трассирования на печатной плате для уменьшения электромагнитных помех.

Основные технические характеристики:

• Разрядность: 10 бит
• Частота дискретизации: до 105 MSPS
• Количество входов: 1, дифференциальный или однонаправленный
• Интерфейс данных: Параллельный
• Архитектура: Конвейерная
• Опорное напряжение: Внешнее или внутреннее
• Напряжение питания (аналоговое): 2.7V ~ 3.6V
• Напряжение питания (цифровое): 2.7V ~ 3.6V
• Рабочий температурный диапазон: -40°C ~ 85°C

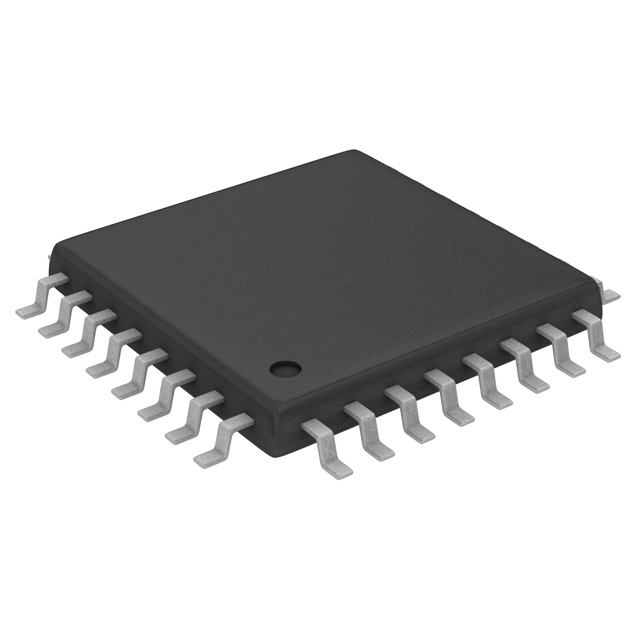

• Корпус: 32-TQFP (5x5 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD9203ARU10 от Analog Devices
• MCP3008-I/ST от Microchip Technology
• ADS802T от Texas Instruments

MAX1449EHJ+ обеспечивает высокую производительность и точность, делая его отличным выбором для разнообразных высокоскоростных приложений.
