MAX138EQH

MAX138EQH – Аналого-цифровой преобразователь

Общее описание

MAX138EQH — это 8-канальный, 12-битный аналого-цифровой преобразователь (АЦП) от компании Analog Devices / Maxim Integrated. Устройство обладает высокой производительностью, энергоэффективностью и предназначено для использования в различных приложениях, таких как системы управления, измерительные приборы и цифровая обработка сигналов.

Преимущества

• Высокая точность — 12-битное разрешение обеспечивает точное измерение аналоговых сигналов.
• Много каналов — поддержка 8 аналоговых входов позволяет измерять несколько сигналов одновременно.
• Широкий диапазон входных напряжений — устройство способно работать с входными напряжениями от 0 до 5 В.
• Энергоэффективность — экономичный режим потребления энергии делает устройство подходящим для портативных и автономных систем.

Недостатки

• Ограниченная скорость выборки — не подходит для приложений, требующих сверхвысокой скорости выборки.
• Не поддерживает дифференциальные входы — работает только с одноополярными сигналами.

Типовое использование

• Системы управления
• Измерительные приборы
• Цифровая обработка сигналов
• Промышленные автоматизированные системы
• Медицинские устройства

Рекомендации по применению

• Используйте стабилизированный источник питания для минимизации шума и обеспечения стабильной работы.
• Оконечьте неиспользуемые входы заземлением или подключением к определенному уровню напряжения для предотвращения дрейфа и наводок.
• Соблюдайте рекомендации по размещению и монтажу на печатной плате для минимизации паразитных эффектов и улучшения производительности.

Основные технические характеристики

• Разрешение: 12 бит
• Количество каналов: 8
• Диапазон входных напряжений: 0-5 В
• Максимальная скорость выборки: 100 тыс. выборок в секунду
• Напряжение питания: 2.7 В - 5.25 В
• Ток потребления: 1 мА (при максимальной скорости выборки)
• Интерфейс: Параллельный
• Рабочий температурный диапазон: -40°C до +85°C

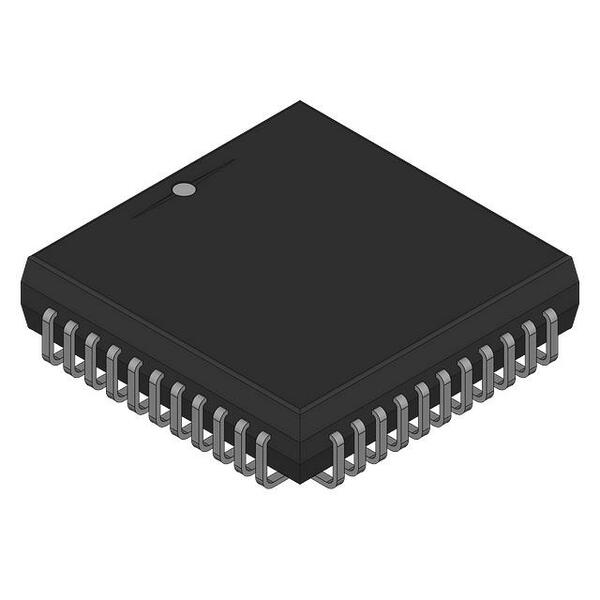

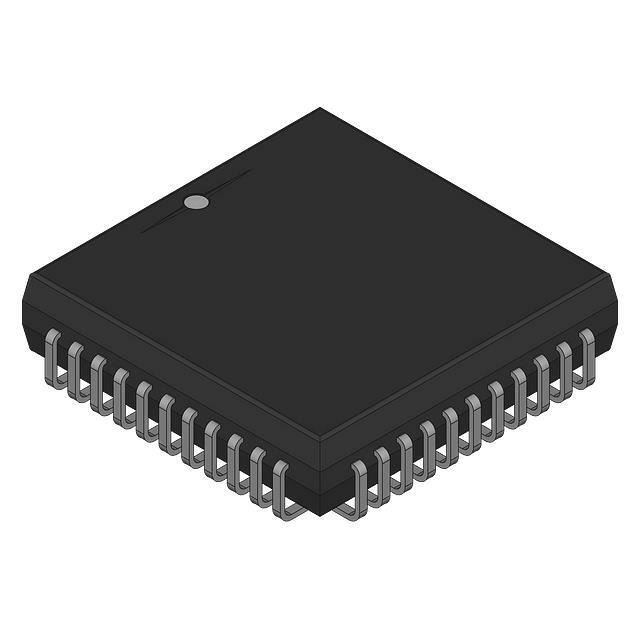

• Корпус: 28-выводной PLCC (квадрат с выводами по периметру)

Возможные аналоги

• ADS7828 от Texas Instruments — 8-канальный, 12-битный АЦП с интерфейсом I2C.
• MCP3008 от Microchip Technology — 10-битный АЦП с интерфейсом SPI и 8 каналами.
• AD7888 от Analog Devices — 8-канальный, 12-битный АЦП с интерфейсом SPI.

Использование MAX138EQH в вашем проекте обеспечит точное и энергоэффективное аналого-цифровое преобразование, что позволит реализовать высококачественные системы управления и измерения.
