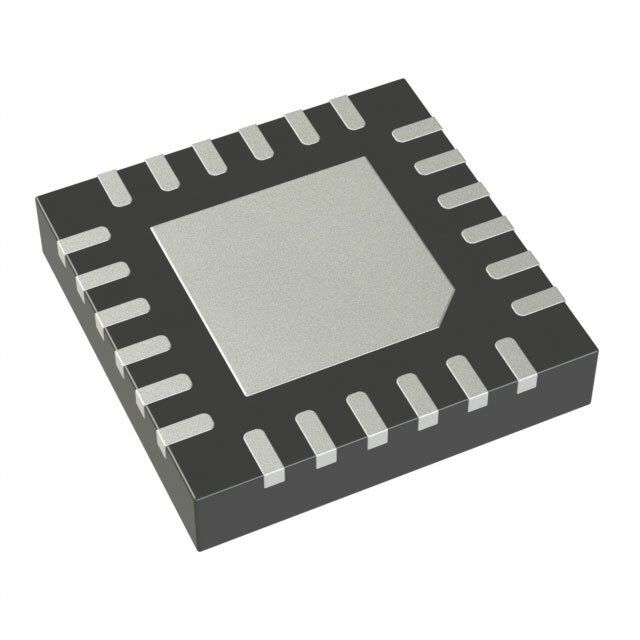

MAX13234EETP+

MAX13234EETP+ от Analog Devices / Maxim Integrated

Общее описание

MAX13234EETP+ представляет собой высокоскоростной трансивер RS232, предназначенный для преобразования сигналов между логическими уровнями и уровнями RS232. Этот компонент позволяет обеспечить надежное и эффективное соединение между микропроцессорными системами и устройствами, использующими интерфейс RS232. Чип снабжен защитой от электростатических разрядов (ESD) и имеет низкое потребление тока, что делает его отличным выбором для различных применений, включая портативные устройства и мелкие встраиваемые системы.

Преимущества

• Высокая скорость передачи данных: до 250 кбит/с, что позволяет обеспечить быструю и надежную передачу данных.
• Низкое потребление энергии: идеален для портативных и энергосберегающих приложений.
• Защита от электростатических разрядов (ESD): до ±15kV ESD-защита по штырям передатчика и приемника.
• Широкий диапазон напряжений питания: от 3.0 до 5.5 В, что обеспечивает гибкость в различных схемотехнических решениях.
• Компактный корпус: формат 20-TQFN (5x5 мм) позволяет сэкономить место на печатной плате.

Недостатки

• Ограниченная рабочая температура: диапазон от -40°C до +85°C может быть недостаточен для некоторых экстремальных применений.
• Сложность в монтаже: корпус 20-TQFN требует тщательной пайки и возможного применения специального оборудования для монтажа на плату.

Типовое использование

• Телекоммуникационное оборудование
• Портативные устройства
• Встраиваемые системы
• Промышленные контроллеры
• Офисное оборудование, такое как ПК или принтеры

Рекомендации по применению

• Убедитесь, что уровень напряжения питания находится в пределах от 3.0 до 5.5 В.
• При проектировании печатной платы обеспечьте защиту от пыли и влаги, чтобы продлить срок службы устройства.
• Используйте правильные методы пайки, чтобы избежать повреждений корпуса и внутренних соединений.

Основные технические характеристики

• Протокол: RS232
• Количество передатчиков/приемников: 2/2
• Дуплекс: Полный дуплекс
• Гистерезис приемника: 500 мВ
• Скорость передачи данных: 250 кбит/с
• Напряжение питания: от 3.0 до 5.5 В
• Рабочая температура: от -40°C до +85°C
• Тип монтажа: Поверхностный монтаж
• Корпус/размер: 20-TQFN (5x5 мм)

Возможные аналоги

• MAX3222E: другой вариант RS232-трансивера с 3 передатчиками и 2 приемниками.
• SP202E: аналогичный трансивер с защитой ESD, распространивший скорость до 120 кбит/с.
• ADM3202: двухканальный RS232-трансивер от Analog Devices с аналогичными характеристиками.

Этот трансивер представляет собой надежное решение для реализации соединений по интерфейсу RS232 в разнообразных приложениях, требующих высокой скорости и низкого энергопотребления.
