MAX1322ECM

MAX1322ECM

Производитель: Analog Devices / Maxim Integrated

Общее описание: MAX1322ECM — это высокопроизводительный 4-канальный 14-битный аналого-цифровой преобразователь (ADC), используемый в различных приложениях, требующих высокой точности и скорости. Выполнен с использованием технологии SAR (Successive Approximation Register), что обеспечивает отличную точность преобразования данных.

Преимущества:

• Высокая точность благодаря 14-битной разрядности.
• Возможность одновременного отслеживания сигналов на 4 каналах.
• Широкий диапазон рабочих температур позволяет использовать устройство в различных условиях.
• Удобный интерфейс для подключения внешних компонентов.

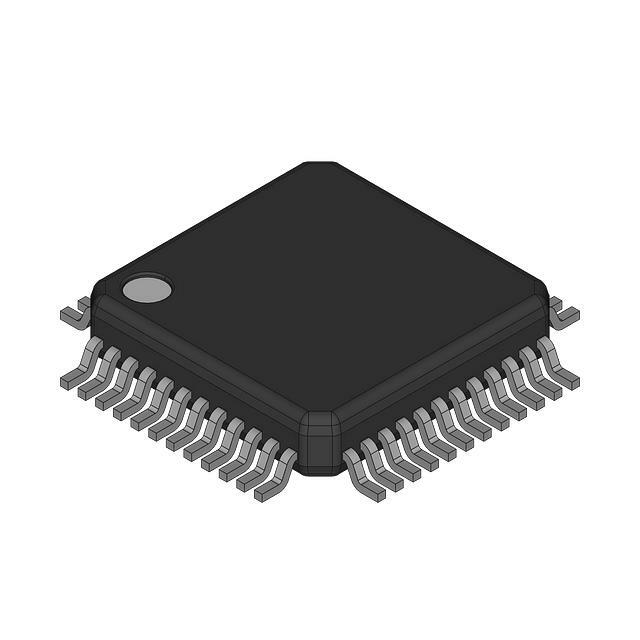

• Компактный корпус LQFP-48 способствует легкой интеграции в сложные электронные схемы.

Недостатки:

• Ограниченное число каналов (4), что может не подойти для мультиканальных систем.
• Возможность использования только в поверхностно-монтируемых вариантах.

Типовое использование:

• Прецизионные измерительные приборы.
• Системы мониторинга и управления промышленным оборудованием.
• Медицинские приборы и устройства.
• Аудио- и видеотехника с высоким качеством воспроизведения.

Рекомендации по применению:

• Убедитесь в правильной подаче питания согласно техническим характеристикам.
• При проектировании постарайтесь минимизировать шумы на линиях питания и сигнала.
• Используйте рекомендованные элементы опорного напряжения для достижения наивысшей точности.

Основные технические характеристики:

• Разрядность: 14 бит
• Частота дискретизации: 455 тыс. выборок в секунду
• Число входных каналов: 4
• Тип входа: Однополюсный (Single Ended)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-MUX-ADC
• Отношение S/H:ADC: 2:1
• Число A/D преобразователей: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 4.75 В – 5.25 В
• Напряжение питания, цифровое: 2.7 В – 5.25 В
• Рабочая температура: -40°C – 85°C
• Корпус / упаковка: 48-LQFP (7x7 мм)

Возможные аналоги:

• MAX1222 — 10-битный, медленнее, но дешевле.
• AD7942 — другое семейство SAR ADC от Analog Devices.
• ADS8323 — аналог от Texas Instruments с аналогичными характеристиками.

Заключение: MAX1322ECM — это идеальный выбор для проектов, где необходима высокая точность и скорость преобразования данных. Его характеристики и производительность делают его отличным решением для различных применений, от промышленного мониторинга до медицинских устройств.
