Описание MAX1303BEUP+ от Analog Devices / Maxim Integrated

Общее описание

MAX1303BEUP+ - это высокопроизводительный 16-разрядный аналого-цифровой преобразователь (АЦП) с последовательным приближением (SAR), выпускаемый компаниями Analog Devices и Maxim Integrated. Данный АЦП обладает как одноканальным, так и многоканальным режимами работы (2 или 4 канала), что делает его универсальным для различных применений.

Преимущества

• Высокая точность: 16-разрядное разрешение обеспечивает высокую точность при преобразовании аналогового сигнала в цифровой.
• Многоканальность: Возможность выбирать между 2 и 4 входами увеличивает гибкость использования.
• Широкий диапазон температур: Подходит для эксплуатаци в диапазоне температур от -40°C до 85°C.
• Интерфейс SPI: Обеспечивает простую интеграцию с микроконтроллерами и процессорами.

Недостатки

• Сложность в интеграции: Высокое разрешение требует тщательной установки и настройки для достижения максимальной производительности.
• Не подходит для портативных устройств: Требует питания 5V как для аналоговой, так и для цифровой частей.

Типовое использование

• Контроль и управление промышленными процессами: Благодаря высокой точности и многоканальности АЦП MAX1303BEUP+ может использоваться для контроля и управления в системах автоматизации.
• Медицинское оборудование: Высокая степень точности делает его подходящим для использования в медицинских диагностических приборах.
• Контроль и измерение: Применяется в системах сбора данных и контроля параметров среды.

Рекомендации по применению

• Фильтрация сигнала: Рекомендуется использование фильтров для уменьшения шума перед подачей сигнала на АЦП.
• Калибровка: Регулярная калибровка может существенно улучшить точность измерений.
• Защита питания: Используйте стабилизированные источники питания и блоки защиты для обеспечения стабильной работы.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: до 115 квыборок/с
• Количество входов: 2 или 4 (дифференциальные и одиночные)
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC (усилитель выборки/удержания и АЦП)
• Тип двоичного числа: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания, аналоговой части: 5V
• Напряжение питания, цифровой части: 5V
• Рабочая температура: от -40°C до 85°C

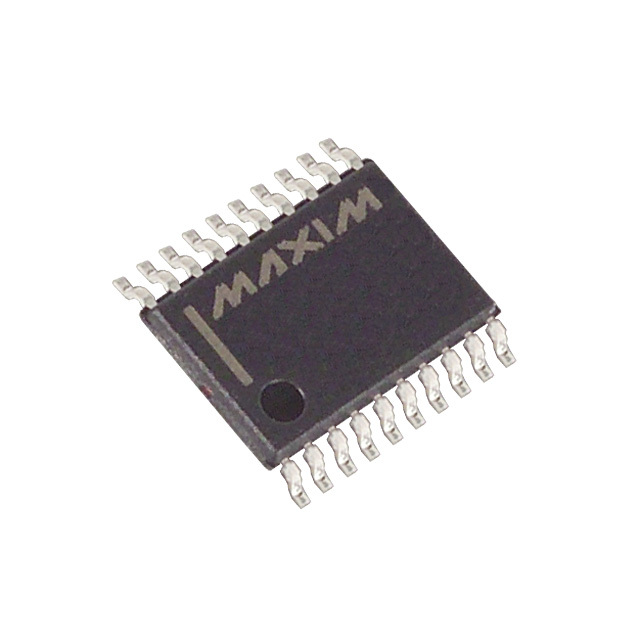

• Корпус: 20-TSSOP (ширина 0.173", 4.40 мм)
• Тип монтажа: Поверхностный (Surface Mount)

Возможные аналоги

• ADS8320 от Texas Instruments: Аналогичный 16-разрядный SAR АЦП.
• AD7606 от Analog Devices: Многоканальный 16-разрядный АЦП с высокой точностью.
• LTC1867 от Analog Devices: 16-разрядный АЦП с аналогичным напряжением питания.

Этот АЦП идеально подходит для высокоточных измерений и контроля в различных профессиональных областях.
