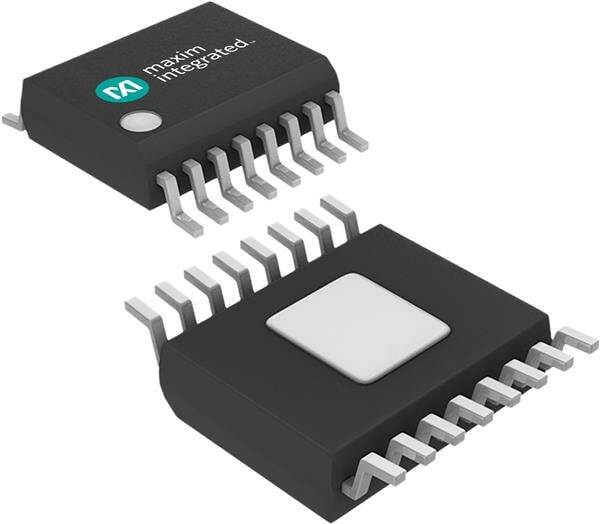

MAX13035EETE/V+

Общее описание

MAX13035EETE/V+ - это высокоскоростной шестиканальный двунаправленный преобразователь уровня логики, выпускаемый компанией Analog Devices/Maxim Integrated. Он предназначен для передачи данных между системами с различными уровнями логических сигналов, обеспечивая высокую скорость передачи до 100 Мбит/с.

Преимущества

• Высокая скорость передачи данных: до 100 Мбит/с.
• Широкий диапазон рабочих напряжений: VCCA от 2,2 В до 3,6 В и VCCB от 1,62 В до 3,2 В.
• Компактный корпус: 16-TQFN (4x4) позволяет экономить место на плате.
• Двунаправленная передача сигналов: возможность работы в обе стороны по каждому каналу.
• Повышенная надежность: защищенность от электростатических разрядов (ESD) и помех.

Недостатки

• Температурные ограничения: работает в диапазоне температур от -40°C до 85°C.
• Потребность в двух источниках питания: требуется два раздельных напряжения для работы с различными уровнями логических сигналов.

Типовое использование

• Интерфейсы связи в микроконтроллерных системах.
• Подключение компонентов с различными логическими уровнями.
• Системы обработки данных с высокоскоростной передачей.

Рекомендации по применению

• Использовать фильтрующие конденсаторы для стабилизации питания обоих источников напряжения.
• Проектировать печатную плату с учетом максимального уменьшения паразитных емкостей и индуктивностей.
• Учитывать рабочий температурный диапазон при выборе применения в окружающей среде.

Основные технические характеристики

• Тип преобразователя уровня: напряжение.
• Тип канала: двунаправленный.
• Количество схем: 1.
• Количество каналов на схему: 6.
• VCCA: от 2,2 В до 3,6 В.
• VCCB: от 1,62 В до 3,2 В.
• Скорость передачи данных: до 100 Мбит/с.
• Рабочая температура: от -40°C до 85°C.
• Корпус: 16-TQFN (4x4).

Возможные аналоги

• TXB0106 от Texas Instruments
• SN74LVC8T245 от Texas Instruments
• PI4ULS3V306 от Diodes Incorporated
