MAX1302AEUG+

MAX1302AEUG+ от Analog Devices / Maxim Integrated

Общее описание

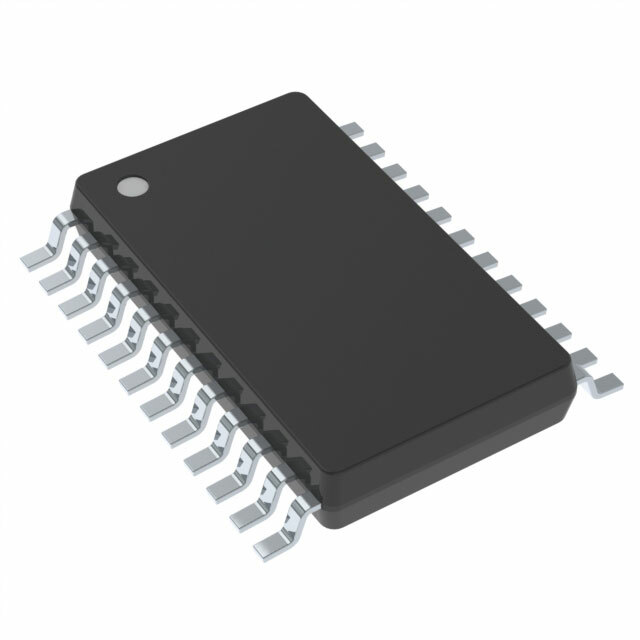

MAX1302AEUG+ — это высокоточный 16-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR и возможностью многоканального ввода. АЦП поддерживает до 8 входов и обеспечивает скорость выборки до 115 тыс. образцов в секунду. Компактный корпус TSSOP на 24 вывода делает этот компонент идеальным выбором для встроенных систем и портативных приложений.

Преимущества

• Высокая точность: Разрядность 16 бит позволяет достичь высокой точности преобразования аналоговых сигналов в цифровые.
• Многоканальная поддержка: До 8 входных каналов позволяют эффективно управлять несколькими аналоговыми сигналами одновременно.
• Архитектура SAR: Архитектура последовательного разряда (SAR) обеспечивает высокую скорость и точность.
• Интерфейс SPI: Упрощает интеграцию с микроконтроллерами и процессорами.
• Поддержка внешнего и внутреннего опорного напряжения: Гибкость при выборе источника опорного напряжения.

Недостатки

• Требование к источнику питания: Необходимость в точном источнике питания 5В может потребовать дополнительных усилий по стабилизации питания.
• Ограниченный температурный диапазон: Рабочий диапазон температур от -40°C до +85°C может быть недостаточен для некоторых специализированных приложений.

Типовое использование

• Промышленные системы автоматизации
• Медицинское оборудование
• Портативные приборы и устройства
• Системы контроля и мониторинга
• Прецизионные измерительные системы

Рекомендации по применению

При проектировании схемы с использованием MAX1302AEUG+:

• Обеспечьте стабильное питание 5В для поддержки точной работы АЦП.
• Используйте хорошие практики экранировки и заземления для минимизации электромагнитных помех.
• При необходимости интеграции большого количества каналов, продумайте схему мультиплексирования входных сигналов.
• Для достижения максимальной точности используйте внешнее опорное напряжение, если это необходимо.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: до 115к выборок в секунду
• Количество входов: 4 или 8
• Тип входа: Дифференциальный, Одноканальный
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-S/H-ADC
• Архитектура: SAR (Последовательный разряд)
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: 5В
• Функции: PGA (Программируемый каскадный усилитель)
• Рабочая температура: от -40°C до +85°C
• Корпус / корпус: 24-TSSOP (0.173", ширина 4.40mm)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD7606BSTZ-4 от Analog Devices: 16-битный, 4-канальный АЦП с архитектурой SAR с высокой точностью.
• MCP3464 от Microchip Technology: Многоканальный, 16-битный АЦП с высокоточной производительностью и низким потреблением энергии.

MAX1302AEUG+ от Analog Devices / Maxim Integrated — превосходный выбор для различного рода прецизионных измерительных систем и встроенных приложений, требующих высокой точности и стабильности преобразования аналогового сигнала в цифровой.
