MAX1301BEUP+

MAX1301BEUP+ (Analog Devices / Maxim Integrated)

Общее описание

MAX1301BEUP+ - это 16-битный аналогово-цифровой преобразователь (ADC) с архитектурой SAR, выпускаемый компанией Analog Devices / Maxim Integrated. Он может принимать до четырех дифференциальных или одиночных входов и оснащен программируемым усилителем (PGA), что позволяет ему обеспечивать высокую точность и широкий динамический диапазон измерений.

Преимущества

• Высокая разрешающая способность: Обеспечивает точное преобразование аналоговых сигналов в цифровую форму благодаря 16-битной архитектуре.
• Гибкость ввода: Поддержка до четырех входов, что позволяет подключать различные источники сигналов.
• Промышленный диапазон температур: Оптимальная работа в различных условиях окружающей среды (-40°C ~ 85°C).
• Программируемый усилитель: Позволяет пользователю настраивать коэффициент усиления для оптимизации работы под конкретные приложения.

Недостатки

• Конечная стоимость: Стоимость компонента может быть выше по сравнению с более простыми ADC с меньшей разрядностью или без поддерживаемых аналогичных функций.

Типовое использование

• Промышленные системы управления: Обеспечивает высокую точность измерений в различных процессах автоматизации.
• Научные и медицинские приборы: Используется для высокоточных измерений и анализа данных.
• Энергетические системы: Подходит для мониторинга и управления в энергетических и силовых установках.

Рекомендации по применению

• Используйте внешний референс напряжения: Для достижения наибольшей точности рекомендуется использовать внешние источники референсного напряжения.
• Обеспечивайте качественное экранирование и фильтрацию: Для снижения уровня электромагнитных помех и улучшения точности измерений.
• Поддерживайте стабильное питание: Используйте стабильные источники питания с минимальными шумами для обеспечения корректной работы ADC.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: 115 kSPS
• Количество входов: 2 или 4 (дифференциальные или одиночные)
• Тип входа: Дифференциальный, одиночный
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-S/H-ADC
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Интерфейс данных: SPI
• Диапазон рабочих температур: -40°C ~ 85°C

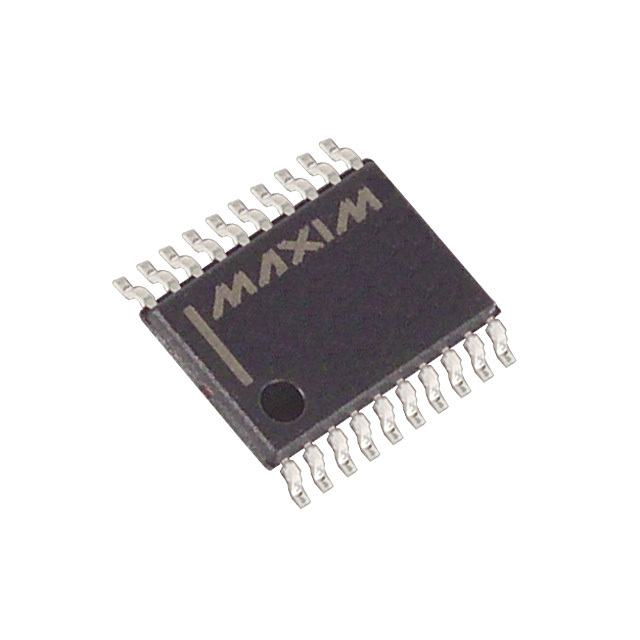

• Корпус: 20-TSSOP (0.173", 4.40mm ширина)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS8864 от Texas Instruments
• AD7685 от Analog Devices
• MCP3464 от Microchip Technology

Этот комплексный и высокоточный ADC идеально подходит для широкого спектра приложений, требующих высокого разрешения и надежности.
