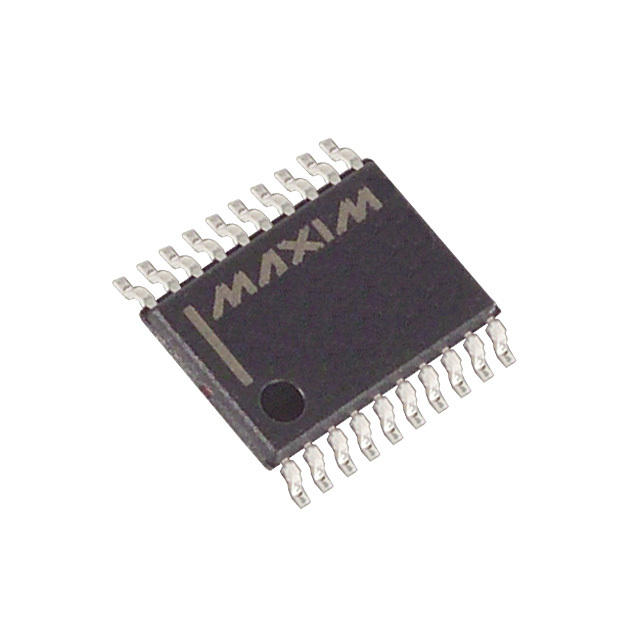

MAX1301AEUP+

MAX1301AEUP+ от Analog Devices / Maxim Integrated

Общее описание

MAX1301AEUP+ - это 16-разрядный аналого-цифровой преобразователь (АЦП) со средним по модулю последовательным доступом (SAR) и интерфейсом SPI, предлагаемый компанией Analog Devices / Maxim Integrated. Этот компонент предназначен для точного измерения аналоговых сигналов и преобразования их в цифровые данные. Он поддерживает многоканальный вход и имеет встроенные дифференциальные и однонаправленные режимы.

Преимущества

• Высокая точность: 16-разрядный выход обеспечивает высокое разрешение и точность при измерении аналоговых сигналов.
• Широкий температурный диапазон: Рабочая температура от -40°C до 85°C позволяет использовать его в различных условиях.
• Различные входные типы: Поддержка дифференциальных и однонаправленных входов для гибкости применения.
• Встроенный PGA: Программируемый усилитель (PGA) позволяет адаптировать усиление входного сигнала.
• SPI интерфейс: Облегчает связь с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Необходимость внешнего опорного напряжения: Для точного преобразования требуется внешнее или внутреннее опорное напряжение.
• Высокая стоимость: 16-разрядные АЦП обычно дороже, чем их аналоги с меньшим разрядом.
• Требует поверхностного монтажа: Форм-фактор TSSOP требует точности при пайке.

Типовое использование

• Системы сбора данных: Для точного измерения различных физических параметров.
• Медицинские приборы: В устройствах для мониторинга состояния здоровья.
• Автоматизация и контроль производственных процессов: Для точного мониторинга и управления процессами.
• Электронные измерительные приборы: В мультиметрах, осциллографах и других измерительных приборах.

Рекомендации по применению

• Убедитесь, что входные сигналы соответствуют входным требованиям АЦП.
• Используйте внешнее опорное напряжение по возможности для достижения наилучших результатов.
• Согласуйте все подключения SPI интерфейса согласно рекомендациям производителя.
• Соблюдайте ограничения по питанию и температуре для обеспечения стабильной работы компонента.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации (макс.): 115 тыс. выборок в секунду
• Количество каналов ввода: 2, 4
• Тип ввода: Дифференциальный, однонаправленный
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор-ПГА-С/Х-АЦП
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Входное напряжение (аналоговое): 5 В
• Входное напряжение (цифровое): 5 В
• Особенности: Встроенный программируемый усилитель
• Рабочая температура: от -40°C до 85°C
• Корпус/форм-фактор: 20-TSSOP (0.173", 4.40mm ширина)
• Способ монтажа: Поверхностный

Возможные аналоги

• AD7680 от Analog Devices
• ADS8320 от Texas Instruments
• LTC1864 от Analog Devices / Linear Technology

Этот продукт идеально подходит для приложений, требующих высокой точности и надежности при измерении аналоговых сигналов.
