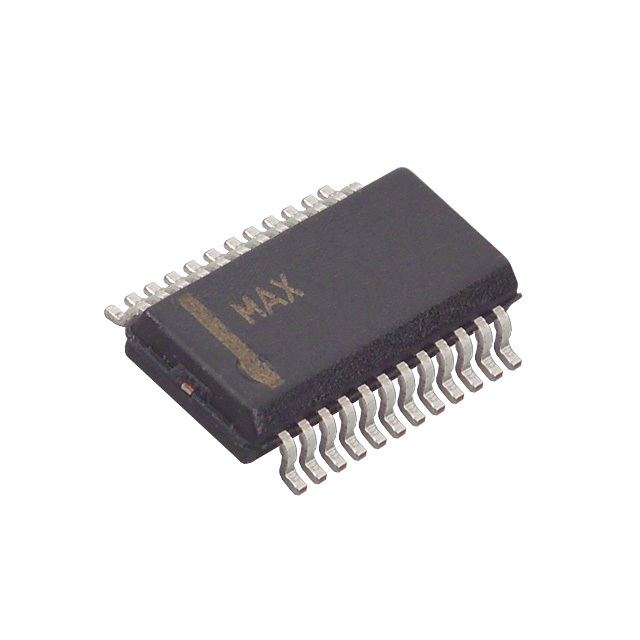

MAX1297ACEG+ от Analog Devices / Maxim Integrated

Общее описание

MAX1297ACEG+ — это высокопроизводительный, маломощный 12-битный аналого-цифровой преобразователь (ADC) с архитектурой последовательного приближения (SAR). Прибор предназначен для работы с напряжением питания от 2.7 В до 3.6 В и отлично подходит для решений с устроженными требованиями по энергопотреблению и пространству.

Преимущества

• Высокая точность: 12-битная архитектура SAR обеспечивает точные и надежные преобразования.
• Низкое энергопотребление: Идеально подходит для портативных и автономных устройств.
• Компактный корпус: Поставляется в компактном корпусе 24-QSOP, что упрощает разработку схем с ограниченным пространством.

Недостатки

• Температурный диапазон: Ограничен рабочим диапазоном температур (0°C ~ 70°C), что может не подходить для особо суровых условий эксплуатации.
• Устаревшая модель: Статус устройства «Obsolete», рекомендуется рассмотреть современные аналоги для новых разработок.

Типовое использование

• Преобразование аналоговых сигналов в цифровые в системах сбора данных.
• Медицинские устройства (например, портативные мониторы сердечного ритма).
• Промышленные контрольные системы.
• Портативные устройства измерения и анализа.

Рекомендации по применению

• Следите за уровнем входного сигнала, чтобы он не превышал максимального допустимого значения.
• Используйте внешние опорные напряжения для стабилизации аналогичных сигналов и повышения точности измерений.
• Рассмотрите использование фильтрации для уменьшения шумов и повышения точности сигнала на входе.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборок: 265k выборка в секунду
• Тип входа: Псевдо-дифференциальный, одиночный
• Интерфейс данных: Параллельно
• Конфигурация: Мультиплексор-захват-ADC (MUX-S/H-ADC)
• Количество A/D преобразователей: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 2.7V ~ 3.6V
• Напряжение питания (цифровое): 2.7V ~ 3.6V
• Корпус/размер: 24-SSOP (0.154", ширина 3.90 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADS7828IDR от Texas Instruments
• AD7927BRUZ от Analog Devices
• LTC1864LIMS8#PBF от Analog Devices / Linear Technology

Заключение

MAX1297ACEG+ представляет собой отличный выбор для приложений, требующих высококачественного преобразования аналоговых сигналов в цифровой формат. Однако, учитывая устаревший статус устройства, рекомендуется рассмотреть современные альтернативы для новых разработок.
