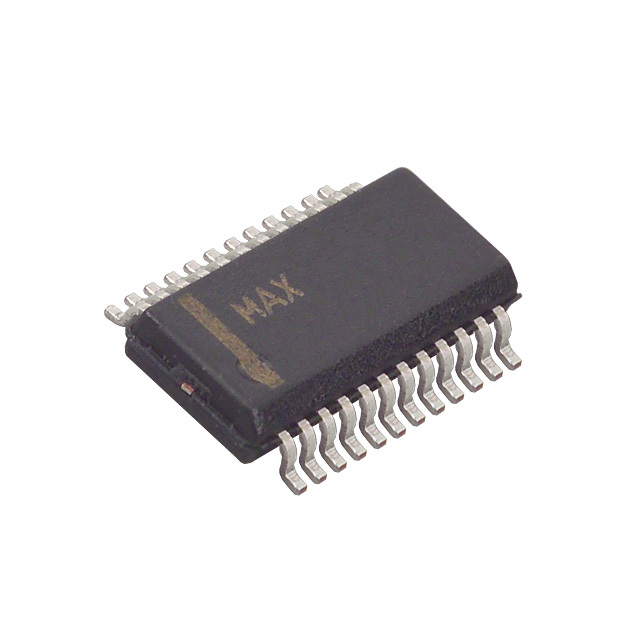

MAX1296BCEG

MAX1296BCEG - Аналого-цифровой преобразователь 12 бит

Общее описание

MAX1296BCEG – это высокопроизводительный аналого-цифровой преобразователь (АЦП) с разрешением 12 бит, разработанный компанией Analog Devices / Maxim Integrated. Этот компонент предназначен для точного преобразования аналоговых сигналов в цифровые и использует архитектуру SAR (существенно аналоговый регистр), что обеспечивает высокую скорость и точность.

Преимущества

• Высокая точность: 12-битовое разрешение позволяет достичь большого уровня детализации сигнала.
• Высокая скорость: Пропускная способность до 420 тыс. выборок в секунду позволяет использовать устройство в различных реальных приложениях.
• Гибкость питания: Возможность работы при напряжении питания от 2.7 до 5.25 В.
• Поддержка нескольких входов: Псевдодифференциальный и однополярный режимы входа.
• Компактность: Корпус QSOP-24 позволяет использовать АЦП в компактных устройствах.

Недостатки

• Максимальная рабочая температура до 70°C может быть недостаточной для некоторых промышленных приложений.
• Устаревший статус компонента может затруднять его приобретение в будущем.

Типовое использование

• Медицинское оборудование: Используется для точного мониторинга биологических сигналов.
• Аудио системы: Преобразование аналоговых аудиосигналов в цифровые для последующей обработки.
• Промышленные датчики: Используется в системе сбора данных, измерении и контроле различных параметров.

Рекомендации по применению

• Питание: Используйте стабильное питание в пределах 2.7 – 5.25 В для надежной работы.
• Защита входов: Обеспечьте защиту входных сигналов от перенапряжения с помощью соответствующих цепей защиты.
• Импульсные помехи: Минимизируйте импульсные помехи на плате, используя хорошие практики разводки печатных плат и экранирования.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборки: До 420 тыс. выборок в секунду
• Количество входов: 1, 2
• Тип входа: Псевдодифференциальный, однополярный
• Интерфейс данных: Параллельный
• Архитектура: SAR (существенно аналоговый регистр)
• Тип опорного сигнала: Внешний, внутренний
• Напряжение питания: 2.7 – 5.25 В (аналоговое и цифровое)
• Рабочая температура: 0°C ~ 70°C
• Корпус: 24-QSOP
• Монтажный тип: Поверхностный монтаж

Возможные аналоги

• ADS7818 от Texas Instruments
• AD7887 от Analog Devices
• LTC1286 от Linear Technology

Этот компонент является хорошим выбором для проектов, требующих высокой точности и скорости аналого-цифрового преобразования в компактном исполнении.
