MAX1295AEEI+

MAX1295AEEI+

Производитель: Analog Devices / Maxim Integrated

Общее описание

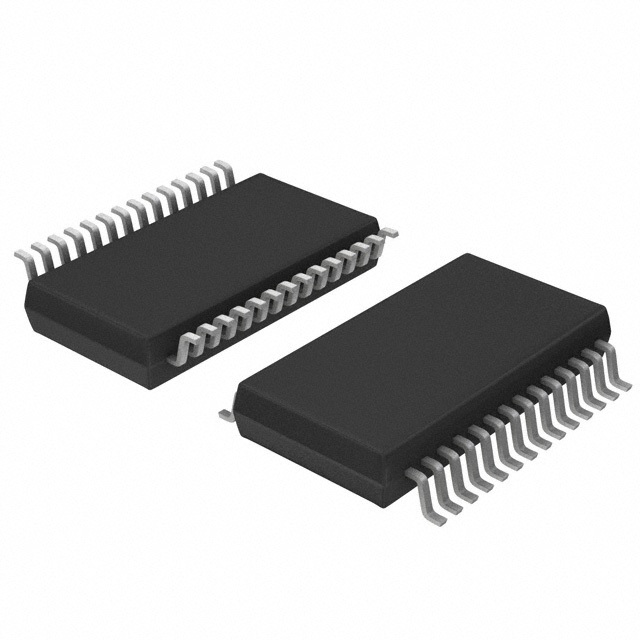

MAX1295AEEI+ - это 12-битный аналогово-цифровой преобразователь (АЦП) со схемой выборки-задержки и мультиплексором, выполненный по архитектуре SAR (последовательного приближения). Устройство поддерживает как внешние, так и внутренние опорные напряжения, что позволяет гибко адаптировать его к различным условиям применения. Корпус устройства - 28-контактный SSOP с шириной 0.154" (3.90 мм), что облегчает его установку на печатную плату.

Преимущества

• Высокая точность: 12-битный АЦП обеспечивает высокую точность измерений.
• Универсальность ввода: Поддержка как псевдодифференциального, так и однонаправленного ввода.
• Гибкость интерфейса: Устройство использует параллельный интерфейс для данных.
• Низкое энергопотребление: Рабочее напряжение от 2.7В до 3.6В, что способствует низкому энергопотреблению.
• Широкий диапазон температур: Подходит для различных условий эксплуатации с рабочим температурным диапазоном от -40°C до 85°C.

Недостатки

• Требуется внешний источник опорного напряжения: Для достижения максимально высокой точности может потребоваться внешний источник опорного напряжения.

Типовое использование

• Прецизионные измерительные системы
• Медицинская электроника
• Автоматизация и контроль процессов
• Портативные и мобильные устройства

Рекомендации по применению

1. Питание: Убедитесь, что напряжение питания находится в диапазоне от 2.7В до 3.6В.
2. Опорное напряжение: Внимательно выберите внешний или внутренний источник опорного напряжения в зависимости от точности, требуемой в вашем приложении.
3. Монтаж: Используйте корпус 28-QSOP для компактного размещения на печатной плате.
4. Температурный режим: Эксплуатируйте устройство в пределах температурного диапазона от -40°C до 85°C для обеспечения стабильной работы.

Основные технические характеристики

• Количество бит: 12
• Частота дискретизации: до 265k выборок в секунду
• Количество входов: 3 или 6
• Тип ввода: Псевдодифференциальный, однонаправленный
• Архитектура: SAR
• Источник опорного напряжения: Внешний, внутренний
• Напряжение питания, аналоговое: 2.7В ~ 3.6В
• Напряжение питания, цифровое: 2.7В ~ 3.6В
• Корпус/Размер: 28-SSOP (0.154", 3.90 мм ширина)
• Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги

• MAX11131 - Альтернатива с аналогичными характеристиками по битности и разрядности.
• ADS7886 - Аналог от Texas Instruments с более высокой частотой дискретизации.
• AD7091R - Аналог от Analog Devices с встроенным опорным напряжением.

Заключение

MAX1295AEEI+ от Analog Devices / Maxim Integrated - это высококачественный и точный 12-битный АЦП с гибкой конфигурацией ввода и низким энергопотреблением, что делает его идеальным выбором для множества приложений в системах прецизионного измерения и управления.
