MAX1294BEEI

MAX1294BEEI от Analog Devices / Maxim Integrated

Общее описание

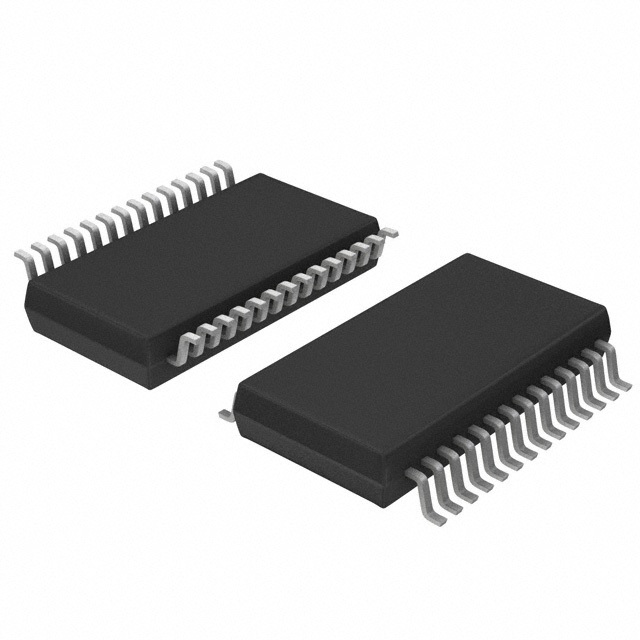

MAX1294BEEI — это 12-битный аналогово-цифровой преобразователь (АЦП) со встроенной выборкой и удержанием. Этот высокопроизводительный компонент имеет мультиплексор на несколько каналов и способен преобразовывать аналоговые сигналы в цифровой формат с высокой точностью и скоростью. Он представлен в компактном корпусе QSOP-28, что делает его идеальным для встроенных систем и приложений с ограниченным пространством.

Преимущества

• Высокая точность: 12-битный АЦП обеспечивает детальное считывание аналоговых сигналов.
• Мультиканальный ввод: поддержка до 6 входных каналов, что позволяет обрабатывать сразу несколько источников сигнала.
• Скорость выборки: быстрый процесс преобразования с частотой до 420 тысяч выборок в секунду.
• Интегрированный мультиплексор и выборка-удержание: упрощает схему и уменьшает количество внешних компонентов.
• Малый форм-фактор: корпус QSOP-28 подходит для компактных дизайнов.

Недостатки

• Устаревший статус: компонент находится в статусе “Obsolete”, что может затруднить его закупку и поддержку.
• Требует внешнего опорного напряжения: для работы необходима внешняя опорная цепь.

Типовое использование

• Системы управления и автоматизации
• Измерительное оборудование
• Звуковая и аудиотехника
• Медицинские устройства
• Тестовое и диагностическое оборудование

Рекомендации по применению

• Убедитесь, что используете подходящее внешнее опорное напряжение в соответствии с требованиями компонента.
• Оптимизируйте трассировку печатных плат для минимизации шумов и улучшения сигналов.
• Проверьте совместимость с другими компонентами в системе на предмет питания и рабочей температуры.

Технические характеристики

• Разрядность: 12 бит
• Частота выборки (в секунду): до 420k
• Количество входов: 3 или 6, псевдодифференциальные или однонаправленные
• Интерфейс данных: Параллельный
• Конфигурация: Мультиплексор, Выборка-Удержание-АЦП
• Количество АЦП: 1
• Архитектура: SAR (Последовательный аппроксимированный регистр)
• Тип опорного напряжения: Внешнее, Внутреннее
• Аналоговое напряжение питания: 5V
• Цифровое напряжение питания: 5V
• Рабочая температура: -40°C ~ 85°C
• Корпус / Случай: 28-SSOP (0,154", 3,90 мм Ширина)
• Тип монтажа: Поверхностный

Возможные аналоги

• ADS7841 от Texas Instruments
• MCP3204 от Microchip Technology
• AD7476 от Analog Devices

Используйте MAX1294BEEI для надежного и точного преобразования аналоговых сигналов в цифровой формат в ваших проектах!
