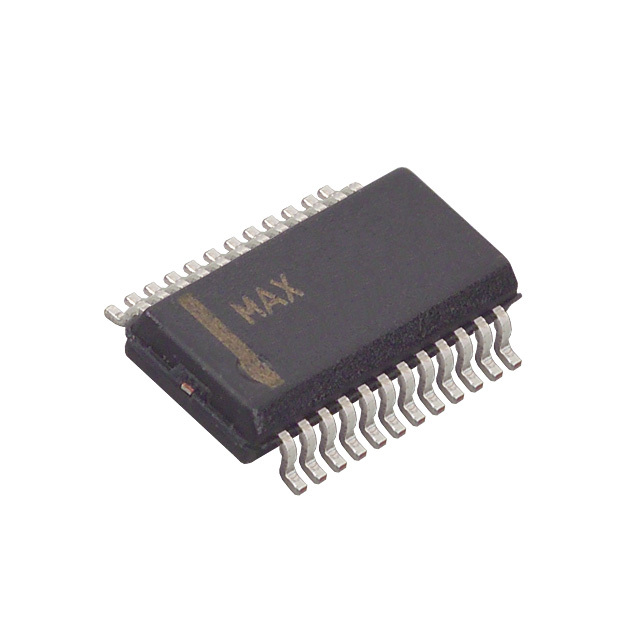

MAX1293BCEG

Описание продукта: MAX1293BCEG

MAX1293BCEG – 12-битный аналогово-цифровой преобразователь (ADC) с последовательным приближением (SAR) производства компании Analog Devices / Maxim Integrated. Он предлагает высокую точность, надежность и широкий спектр возможностей для различных приложений, требующих преобразования аналоговых сигналов в цифровые.

Общие сведения:

• Производитель: Analog Devices / Maxim Integrated
• Модель: MAX1293BCEG
• Серия: MAX1293
• Тип корпуса: QSOP-24

Ключевые преимущества:

• Высокая точность преобразования благодаря 12-битной архитектуре.
• Поддержка нескольких входных каналов (2 или 4) с псевдодифференциальным и однооконным типом входа.
• Низкое потребление энергии, что делает его идеальным для портативных устройств.
• Компактный размер корпуса (QSOP-24), удобный для монтажа на печатные платы (PCB).

Недостатки:

• Ограниченный диапазон рабочих температур (от 0°C до 70°C), что может ограничивать использование в экстремальных условиях.
• Модель устарела и может быть трудно доступна на рынке.

Типовое использование:

• Промышленные системы контроля и автоматизации.
• Портативные измерительные устройства.
• Медицинское оборудование.
• Системы сбора данных.

Рекомендации по применению:

• Для достижения наилучших результатов используйте высококачественные внешние компоненты стабилизации напряжения.
• Обеспечьте экранирование и заземление для минимизации помех и повышения точности измерений.
• Рассмотрите альтернативные современные модели в новых разработках из-за статуса устаревшего продукта.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота выборки: 250k выборок в секунду
• Количество входов: 2 или 4
• Тип входа: Псевдодифференциальный, однооконный
• Интерфейс данных: Параллельный
• Конфигурация: Мультиплексор – S/H – ADC
• Соотношение S/H к ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип опоры: Внешняя, внутренняя
• Напряжение питания (аналоговое): 2.7В ~ 3.6В
• Напряжение питания (цифровое): 1.8В ~ 3.6В
• Особенности: -
• Рабочая температура: 0°C ~ 70°C
• Корпус / упаковка: 24-SSOP (0.154", ширина 3.90мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• ADS7846 от Texas Instruments
• MCP3204 от Microchip Technology
• AD7942 от Analog Devices

Заключение

MAX1293BCEG от Analog Devices / Maxim Integrated представляет собой качественный и надежный выбор для различных приложений, требующих аналогово-цифрового преобразования. Несмотря на устаревший статус, его технические характеристики могут удовлетворить множество задач, требующих высокой точности и эффективности.
