MAX1292ACEG

MAX1292ACEG от Analog Devices / Maxim Integrated

Общее описание

MAX1292ACEG - это 12-битный аналого-цифровой преобразователь (АЦП), разработанный компанией Analog Devices / Maxim Integrated. Этот высокопроизводительный АЦП обладает возможностью работы с четырьмя входными каналами и имеет компаратор со сравнительно высокой скоростью преобразования, что делает его идеальным для приложений, требующих точности аналоговых сигналов.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокий уровень детализации при преобразовании аналоговых сигналов в цифровые.
• Многоканальность: поддержка до 4 входных каналов позволяет измерять несколько сигналов одновременно.
• Энергоэффективность: малое энергопотребление делает его подходящим для использования в портативных и автономных устройствах.
• Широкий диапазон напряжений питания: возможность работы как от аналогового (5 В), так и от цифрового (2.7-5.5 В) источников питания.

Недостатки

• Устаревшая модель: статус "Obsolete" означает, что данная модель уже не производится и может быть ограничена в доступности для покупки.
• Ограниченный температурный диапазон: рабочий диапазон температур от 0°C до 70°C может быть недостаточен для некоторых промышленных приложений.

Типовое использование

• Медицинская техника: применение в медицинских устройствах для точных измерений биосигналов.
• Портативные устройства: использование в портативной электронике благодаря низкому энергопотреблению.
• Промышленные контрольные системы: применение для мониторинга и управления в промышленных приложениях.

Рекомендации по применению

• Внешняя обвязка: для оптимальной точности требуется тщательно подобрать внешний опорный источник напряжения.
• Защита входов: для защиты входов рекомендуется использовать фильтры для устранения помех и шумов.
• Практическая проверка: рекомендуется проводить тестирование в реальных условиях эксплуатации для обеспечения соответствия характеристикам.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 400 тыс. выборок в секунду
• Число входов: 2 или 4
• Тип входа: псевдодифференциальный, однополярный
• Интерфейс данных: параллельный
• Архитектура: SAR (позволяет стабильно работать на высокой частоте дискретизации)
• Тип источника опорного напряжения: внешний или внутренний
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 2.7 В - 5.5 В
• Рабочий температурный диапазон: от 0°C до 70°C

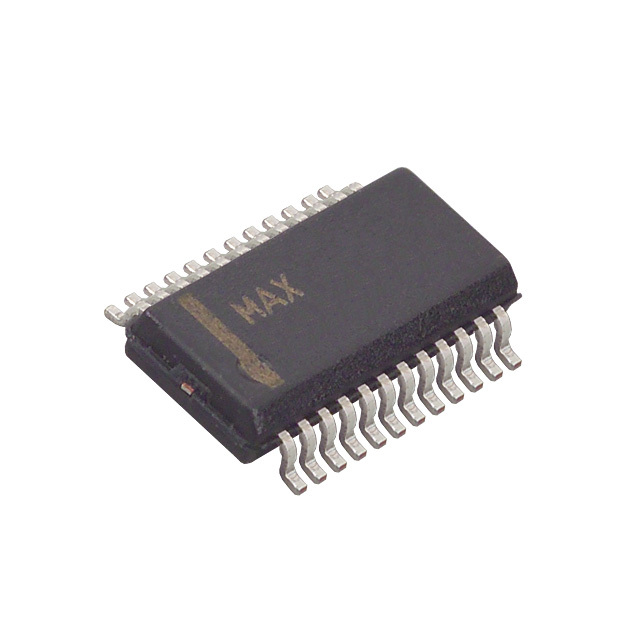

• Корпус: 24-QSOP (поверхностный монтаж)

Возможные аналоги

• MAX1192: предложенный аналог от того же производителя, обладающий схожими характеристиками.
• ADS8320: аналог от Texas Instruments, также представляющий 12-битный SAR АЦП.
• MCP3204: аналог от Microchip, 12-битный АЦП с функцией многоканальности.

Это описание охватывает основные аспекты MAX1292ACEG и должно дать представление о том, когда и как его можно использовать в проектах.
